CS332-C246|Intel®|工業級主機板|友通資訊 DFI

CS332-C246
首頁 工業級主機板 microATX CS332-C246
  • 9th/8th Gen Intel® Core™ with Intel® C246
  • 4 DDR4 DIMM up to 128GB
  • Dual display ports: VGA + DP++ + DP++ Supports triple independent displays
  • Rich I/O: Up to 4 GbE (2 default), 4 COM, 6 USB 3.2 Gen1, 6 USB 2.0
  • Multiple expansion: 1 PCIe x16, 2 PCIe x4, 1 PCI, 1 Mini PCIe, 1 M.2 M key (support Optane Memory), 1 M.2 E key
  • 15-Year CPU Life Cycle Support Until Q3' 33 (Based on Intel IOTG Roadmap)

狀態 : 上市產品 線上購買 (US)

4K2K高解析
PCIe x16擴充插槽
Windows
多元擴充插槽
DDR4記憶體
產品比較
目前共有 樣產品 ,Up to 3 items.
前往比較
加入詢價表
目前共有 ,Up to 3 items.
前往詢價

CS332-C246 相關標籤

#IoT#Intel#Mini PCIe#4K2K高解析#PCIe x16擴充插槽#Windows#Linux#VGA#DP#多元擴充插槽#DDR4記憶體#RoHS認證#傳統 ISA/PCI 擴充插槽
CS332-C246
CS332-C246|Intel®|Industrial Motherboards|DFI
CS332-C246
CS332-C246
系統
處理器
8th Generation Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors, TDP support up to 95W:
Intel® Core™ i7-8700 (6 Cores, 12M Cache, up to 4.6 GHz); 65W
Intel® Core™ i7-8700T (6 Cores, 12M Cache, up to 4.0 GHz); 35W
Intel® Core™ i5-8500 (6 Cores, 9M Cache, up to 4.1 GHz); 65W
Intel® Core™ i5-8500T (6 Cores, 9M Cache, up to 3.5 GHz); 35W
Intel® Core™ i3-8100 (4 Cores, 6M Cache, 3.6 GHz); 65W
Intel® Core™ i3-8100T (4 Cores, 6M Cache, to 3.1 GHz); 35W
Intel® Pentium® G5400 (2 Cores, 4M Cache, 3.7 GHz); 58W
Intel® Pentium® G5400T (2 Cores, 4M Cache, 3.1 GHz); 35W
Intel® Celeron® G4900 (2 Cores, 2M Cache, 3.1 GHz); 54W
Intel® Celeron® G4900T (2 Cores, 2M Cache, 2.9 GHz); 35W

9th Generation Intel® Core™ LGA 1151 Socket Processors, TDP support up to 95W:
Intel® Core™ i7-9700E (8 Cores, 12M Cache, up to 4.4 GHz); 65W
Intel® Core™ i7-9700TE (8 Cores, 12M Cache, up to 3.8 GHz); 35W
Intel® Core™ i5-9500E (6 Cores, 9M Cache, up to 4.2 GHz); 65W
Intel® Core™ i5-9500TE (6 Cores, 9M Cache, up to 3.6 GHz); 35W
Intel® Core™ i3-9100E (4 Cores, 6M Cache, 3.7 GHz); 65W
Intel® Core™ i3-9100TE (4 Cores, 6M Cache, to 3.2 GHz); 35W
晶片組
Intel® C246 Chipset
記憶體
Four 288-pin DIMM up to 128GB
Dual Channel DDR4 2400/2666 MHz (ECC/non ECC support)
BIOS
AMI SPI 128Mbit
顯示
控制器
Intel® HD Gen 9 Graphics
特性
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9
顯示器
1 x VGA
2 x DP++
VGA: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2106 @ 60Hz
三重顯示
VGA + DP++ + DP++
擴充
介面
1 x PCIe x16 (Gen 3)
2 x PCIe x4 (Gen 3)
1 x PCI
1 x MINI PCIE SLOT (Full Size)
1 x M.2 2242/2280 M key (PCIe Gen3 x 4 NVMe/Intel Optane Memory Support)
1 x M.2 2230 E key (PCIe x1/USB2.0)
音訊
音訊編解碼器
Realtek ALC888S
乙太網路
控制器
1 x Intel® i219LM PCIe (10/100/1000Mbps) (only Xeon, Core i7/i5 support iAMT)
1 x Intel® i210AT PCIe (10/100/1000Mbps)
2 x Intel® i210AT PCIe (10/100/1000Mbps) (opt. by request, MOQ required)

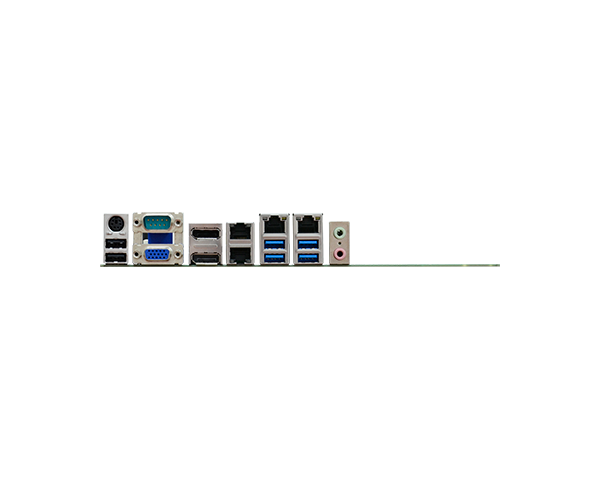

背板輸入/輸出
乙太網路
2 x GbE (RJ-45), 4 x GbE (RJ-45) (opt. by request, MOQ required)
串口
1 x RS-232/422/485 (RS-232 w/ power) (DB-9)
USB
4 x USB 3.2 Gen 1
2 x USB 2.0
PS/2
1 x PS/2 (mini-DIN-6)
顯示
1 x VGA
2 x DP++
音源
1 x Line-out
1 x Line-in (colay, opt. by request, MOQ required)
1 x Mic-in
內部輸入/輸出
串口
3 x RS-232
USB
2 x USB 3.2 Gen 1
4 x USB 2.0 (2.54mm pitch)
音源
1 x S/PDIF, 1 x Front Audio Header
SATA
4 x SATA 3.0 (up to 6Gb/s) (opt. x5 SATA) RAID 0/1/5/10
DIO
1 x 8-bit DIO
LPC
1 x LPC (support LPC EXT-RS-232/485 module)
SMBus
1 x SMBus
監視計時器
輸出與時間間隔
System Reset, Programmable via Software from 1 to 255 sec/min
安全性
信賴平臺模組
TPM 2.0
電源
類型
ATX
連接埠
8-pin ATX 12V power
24-pin ATX power
耗能
Typical: i7-8700K: 3.3V @ 0.44A (1.452Watt); 5V @ 0.62A (3.1Watt); 12V @ 0.49A (5.88Watt)
Max.: i7-8700K:3.3V @ 0.51A (1.683Watt); 5V @ 1.4A (7.0Watt); 12V @ 10.44A (128.25Watt)
RTC 電池
CR2032 Coin Cell
支援作業系統
支援作業系統
Windows 10 IoT Enterprise 64-bit
Linux
環境指標
溫度
Operating: -5 to 65°C
Storage: -30 to 60°C with RTC Battery; -40 to 85°C without RTC Battery
濕度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
554,887 hrs @ 25°C; 312,271 hrs @ 45°C ; 193,870 hrs @ 60°C
Calculation Model: Telcordia Issue 4
Environment: GB, GC - Ground Benign, Controlled
機械結構
尺寸
microATX form factor
244mm (9.6") x 244mm (9.6")
高度
PCB: 1.6mm
Top Side: 38.5mm
Bottom Side: 4.4mm
裝箱單
裝箱單
1 CS332-C246 motherboard
1 Serial ATA data cable (W/LOCK, Length: 500mm) 332-553001-005G
1 I/O shield A49-CS3320-000G / A49-CS3320-010G
1 M.2 2242/2260/half mini PCIe standoff A33-725019-090G
2 M.2 Screw A32-112016-041G
Country of Origin
Country of Origin
台灣
訂購資訊
  • 型號 料號 描述
  • 型號 :
    CS332-C246
    料號 :
    770-CS3322-000G
    描述 :
    4 DDR4 DIMM, 2 LAN, 4 COM, 12 USB, 0 to 60°C
  • 型號 :
    CS332-C246
    料號 :
    770-CS3322-300G
    描述 :
    4 DDR4 DIMM, 4 LAN, 4 COM, 12 USB, 0 to 60°C
  • 型號 :
    CS332-C246
    料號 :
    770-CS3322-400G
    描述 :
    4 DDR4 DIMM, 2 LAN, 4 COM, 12 USB, 1 TPM 2.0, 0 to 60°C
選購品
  • 品名 料號 描述
  • 品名 :
    USB 2.0 port cable
    料號 :
    A81-001066-016G
    描述 :
    Length: 350mm
  • 品名 :
    USB 3.1 Gen 1 cable
    料號 :
    A81-001052-023G
    描述 :
    Length: 320mm
  • 品名 :
    COM port cable
    料號 :
    A81-015026-023G
    描述 :
    Length: 300mm, 2 x COM ports
  • 品名 :
    Serial ATA data cable
    料號 :
    332-553001-005G
    描述 :
    Length: 500mm, W/LOCK
  • 品名 :
    Thermal solution
    料號 :
    A71-101107-000G
    A71-101158-000G
    761-103001-000G
    描述 :
    For 35W, Height: 37.3mm
    For 65W, Height: 74.47mm
    For 95W, Height: 77.2mm
  • 品名 :
    LPC EXT-RS232 module
    料號 :
    770-EXTRS1-000G
    描述 :
    4 x RS232 ports
  • 品名 :
    LPC EXT-RS485 module
    料號 :
    770-EXTRS1-100G
    描述 :
    4 x RS485 ports
  • 品名 :
    DP to HDMI dongle
    料號 :
    612-D2H13M-000G
    描述 :
  • 品名 :
    Front Audio cable
    料號 :
    A81-022022-016G
    描述 :
    Length: 300mm

以第8代Intel® Core™處理器為基礎

DFI全新主機板系列搭載第8代Intel® Core™處理器,專為滿足新世代需求而設計。提供從Mini-ITX、micro-ATX、ATX和SOM各種產品規格,6核心處理器實現更佳的CPU效能支援,即便在多工處理時,效能仍較前代產品提升10%。

完整產品系列

DFI提供涵蓋各種規格的完整主機板產品系列,例如搭載高效能設計第8代Intel® Core™處理器系列的ATX、micro-ATX, Mini-ITX和模組系統。可完美搭配各種應用。

優化的生產力與反應速度

DFI產品系列也搭載Intel® Optane™記憶體,加速電腦反應速度,多工作業時也不浪費過多時間。此外,DFI產品支援達2666 MHz的64GB DDR4 RAM,提升記憶體頻寬和記憶體傳輸速度。DFI主機板搭載M.2 (2280),支援寫入速度達3500MB/s(為SATA SSD的7倍)的NVMe驅動程式。

I/O提升、提供多種選項

搭載第8代處理器的產品,採用USB Type-C和USB 3.1第2代的最新技術,實現高達10 Gbps的資料傳輸速率。速度比USB 3.0快上兩倍。此外,ATX主機板系列搭載intel Q370晶片組和24條 PCIe通道,較intel Q170晶片組主機板多了4條 PCIe通道。如此實現了豐富的I/O和各種擴充,使其成為機器視覺和工業自動化應用的理想解決方案。

驚艷的視覺表現

DFI搭載第8代處理器的完整產品系列,具備1080p解析度與高品質UHD串流媒體支援,實現先進4K視訊體驗,適用於如數位看板、數位安全與監控等應用。

強化的安全保障

為保障設備不受安全意識外在威脅,DFI主機板也搭載用於遠端管理及系統修復的iAMT 12.0進階功能。除了iAMT 12.0外,DFI主機板也支援TPM 2.0,以保護機密資料並提升系統整合性。
