CS181-Q370|Intel®|工業級主機板|友通資訊 DFI

CS181-Q370
首頁 工業級主機板 Mini-ITX CS181-Q370
  • 8th/9th Generation Intel® Core™ Processors
  • 2 DDR4 2400/2666MHz SODIMM up to 64GB
  • Multiple Displays: 1 eDP, 1 DP++/HDMI (autodetection), 4 DP (MXM)
  • Supports up to 4K/2K resolution
  • Multiple Expansions: 1 MXM Type-A/B/B+/C, 1 M.2 M Key, 1 M.2 B Key, 1 M.2 E Key
  • Storage: 2 SATA 3.0
  • Rich I/O: 4 Intel GbE, 2 COM, 4 USB 3.2 Gen2, 2 USB 2.0
  • 15-Year CPU Life Cycle Support Until Q1' 35 (Based on Intel IOTG Roadmap)

狀態 : 上市產品 線上購買 (US)

4K2K高解析
DP
多元擴充插槽
DDR4記憶體
產品比較
目前共有 樣產品 ,Up to 3 items.
前往比較
加入詢價表
目前共有 ,Up to 3 items.
前往詢價
RoHS 認證
CE 認證
FCC 認證

CS181-Q370 相關標籤

#NVIDIA AI#MXM#IoT#Intel#4K2K高解析#Windows#Linux#HDMI#DP#多元擴充插槽#DDR4記憶體#RoHS認證#CE認證#FCC認證
CS181-Q370 | 8th/9th Gen Intel Core | MXM Graphics Module | Mini-ITX | DFI
CS181-Q370 | 8th/9th Gen Intel Core | MXM Motherbaord | Mini-ITX | DFI
CS181-Q370 | 8th/9th Gen Intel Core | MXM Motherbaord | Mini-ITX | DFI
CS181-Q370 | 8th/9th Gen Intel Core | MXM Motherbaord | Mini-ITX | DFI
系統
處理器
9th Generation Intel® Core™ Processors, LGA 1151 Socket, TDP up to 65W
Intel® Core i7-9700E Processor (Core 8; Max speed 4.4 GHz; TDP 65W)
Intel® Core i7-9700TE Processor (Core 8; Max speed 3.8 GHz; TDP 35W)
Intel® Core i5-9500E Processor (Core 6; Max speed 4.2 GHz; TDP 65W)
Intel® Core i5-9500TE Processor (Core 6; Max speed 3.6 GHz; TDP 35W)
Intel® Core i3-9100E Processor (Core 4; Max speed 3.7 GHz; TDP 65W)
Intel® Core i3-9100TE Processor (Core 4; Max speed 3.2 GHz; TDP 35W)
8th Generation Intel® Core™ Processors, LGA 1151 Socket, TDP up to 65W
Intel® Core™ i7-8700 Processor (Core 6; Max speed 4.6 GHz; TDP 65W)
Intel® Core™ i7-8700T Processor (Core 6; Max speed 4.0 GHz; TDP 35W)
Intel® Core™ i5-8500 Processor (Core 6; Max speed 4.1 GHz; TDP 65W)
Intel® Core™ i5-8500T Processor (Core 6; Max speed 3.5 GHz; TDP 35W)
Intel® Core™ i3-8100 Processor (Core 4; Max speed 3.6 GHz; TDP 65W)
Intel® Core™ i3-8100T Processor (Core 4; Max speed 3.1 GHz; TDP 35W)
Intel® Pentium G5400 Processor (Core 2; Max speed 3.7 GHz; TDP 58W)
Intel® Celeron G4900 Processor (Core 2; Max speed 3.1 GHz; TDP 54W)
晶片組
Intel® Q370 Chipset
記憶體
Two 260-pin SODIMM up to 64GB
Dual Channel DDR4 2400/2666MHz
BIOS
AMI SPI 128Mbit
顯示
控制器
Intel® UHD Graphics 630 (Pentium G5400 and Celeron G4900 support Intel® UHD Graphics 610)
特性
OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
顯示器
1 x eDP
1 x DP++/HDMI (auto-detection)
4 x DP (support by MXM Type-A/B module)
eDP: resolution up to 4096x2304 @ 60Hz
DP: resolution up to 4096x2304 @ 60Hz
HDMI: resolution up to 4096x2160 @ 30Hz
多重顯示
Onboard: eDP + DP++/HDMI
Onboard+MXM module: eDP + DP++/HDMI + DP + DP + DP + DP
擴充
介面
1 x MXM Type-A/B/B+/C (support MXM module) (provide 4 x independent DP at rear side)
1 x M.2 2280 M Key (PCIe Gen3 x4/SATA 3.0)(support NVMe and Intel® Optane memory)
1 x M.2 3042/3052 B Key (PCIe Gen3 x1 / USB 3.2 Gen1) (support 5G or storage module)
1 x M.2 2230 E Key (USB2.0/PCIe Gen3 x1) (support BT/Wi-Fi module)
音訊
音訊編解碼器
Realtek ALC888S-VD2-GR
乙太網路
控制器
1 x Intel® I219LM PHY (10/100/1000Mbps)
3 x Intel® I210AT PCIe (10/100/1000Mbps) (port4~port6 provide by Lan hub)

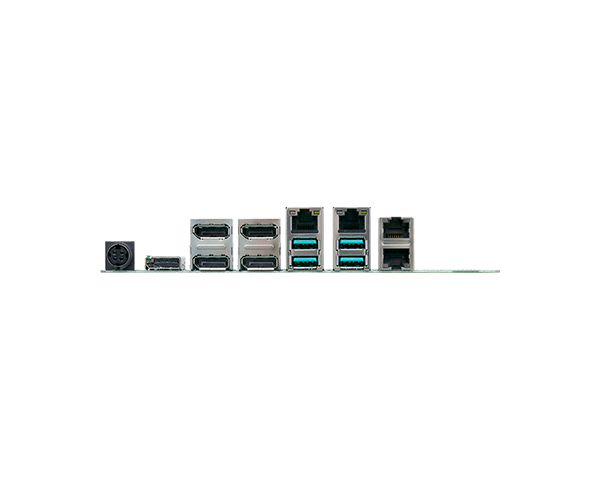

背板輸入/輸出
乙太網路
4 x GbE (RJ-45) (dual type connector) (port4~port6 provide by Lan hub)
USB
4 x USB 3.2 Gen2 (dual type-A connector)
顯示
1 x DP++/HDMI (auto-detection)
電源
1 x DC Jack (mini-DIN)
內部輸入/輸出
串口
2 x RS232/RS422/RS485, Select by BIOS
USB
2 x USB 2.0 (2 x 5 10-pin 2.00mm pitch header)
顯示
1 x eDP
1 x LCD/Inverter Power
音源
1 x Front Audio (2 x 5 10-pin 2.00mm pitch header)
SATA
2 x SATA 3.0 (up to 6Gb/s)
RAID 0/1/5
DIO
1 x 8-bit DIO (1 x 8 8-pin 2.00mm pitch header)
1 x DIO Power (1x 4 4-pin 2.00mm pitch header)
LPC
1 x LPC (2 x 7 14-pin 2.00mm pitch female header)
SMBus
1 x SMBus
監視計時器
輸出與時間間隔
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信賴平臺模組
dTPM2.0 (default)
電源
類型
Single 19V +/-5% DC
連接埠
DC-in Jack (mini-DIN)
耗能
Idle: i7-8700 65W: 19V @ 0.91A (17.29W)
Max: i7-8700 65W: 19V @ 7.34A (139.46W)
RTC 電池
CR2032 Coin Cell
支援作業系統
微軟
Windows 10 IoT Enterprise 64-bit
環境指標
溫度
Operating: -5 to 65°C
Storage: -40 to 85°C
濕度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
538,449 hrs @ 25°C; 324,118 hrs @ 45°C; 213,302 hrs @ 60°C;
Calculation model: Telcordia Issue 4
Environment: GB, GC – Ground Benign, Controlled
機械結構
尺寸
195mm (7.7") x 170mm (6.7")
高度
PCB: 1.6mm
Top Side: 26mm, Bottom Side: 10mm
安規認證
認證
CE, FCC, RoHS
裝箱單
裝箱單
1 CS181 motherboard
1 Serial ATA data with power cable (Length: 300mm) A81-002013-000G
1 COM port cable (Length: 250mm, 1 COM port) A81-015011-001G
1 USB port cable (Length: 200mm) A81-001032-016G
1 I/O shield A49-CS1811-100G
Country of Origin
Country of Origin
台灣
訂購資訊
  • 型號 料號 描述
  • 型號 :
    CS181-Q370NB
    料號 :
    770-CS1811-100G
    描述 :
    2 DDR4 SODIMM, 1 DP++/HDMI, 4 DP++ by MXM,4 Intel GbE, 2 COM, 4 USB 3.2 Gen 2, 2 USB 2.0, 2 SATA 3.0, -5 to 65°C
選購品
  • 品名 料號 描述
  • 品名 :
    COM port cable
    料號 :
    A81-015011-001G
    描述 :
    Length: 250mm, 1 COM port
  • 品名 :
    Serial ATA data cable
    料號 :
    332-553001-005G
    描述 :
    Length: 500mm
  • 品名 :
    Serial ATA power cable
    料號 :
    A81-002044-016G
    描述 :
    Length: 300mm
  • 品名 :
    Thermal solution
    料號 :
    A71-103004-000G
    A71-103005-000G
    描述 :
    For 35W, Height: 37.3mm
    For 65W, Height: 45.3mm
  • 品名 :
    MXM Quadro P2000
    料號 :
    612-EGXMXM-100G
    描述 :
    58W, 0~55°C
  • 品名 :
    MXM Quadro RTX 3000
    料號 :
    612-M3T300-000G
    描述 :
    80W, 0~55°C
  • 品名 :
    Fan PWR Y-cable for MXM(RTX3000)
    料號 :
    A81-009614-016G
    描述 :
    1*3P/2.5mm TO 1*3P/2.54mm to 1*4P/1.25mm, L=50mm
  • 品名 :
    RTX3000 MXM COOLER
    料號 :
    A71-110100-000G
    描述 :
    87 x 106.35 x 34mm

小巧型的深度學習模組: CS181支援 MXM 顯卡和 5G 擴充

DFI CS181 是一款為智慧邊緣計算加入深度學習的工業級 Mini-ITX 主機板。利用第 9/8 代 Intel® Core™ i7/i5/i3 處理器穩定的計算基礎,CS181 透過 MXM 顯卡進一步加速人工智慧視覺和機器學習的圖像處理。為及時回應邊緣的變動,5G 提供了一個寬頻、高流量的傳輸管道供邊緣設備間的資料傳輸、接收和分析。邊緣設備之間的協作越緊密、越快速,邊緣計算生態系統就越智能,能提升影像和檢測的準確性,或通過設置在街道上的車流分析或自動車牌識別系統保護行車安全。

以第 9/8 代 Intel® Core™處理器為基礎

CS181 採用第 9/8 代 Intel® Core™ 處理器,專為滿足一代人工智慧需求而設計。整合多達8個內核的桌上型平台多工處理,此處理器徹底釋放了高達65W的高速計算能力。

提升高精度檢測的準確性

CS181 支援的 MXM 3.1 模組將傳統大尺寸的顯卡體積濃縮至原本的 1/3,並在此基礎上提供相同水準的處理能力,運算效能可擴展高達 200W。MXM 模組擁有多達 1920 個 CUDA 核心,主要用於視覺分析或密集型運算的工作負載,大大提升高度依賴電腦視覺或人工智慧的生產品質及可靠性,如 AOI、機器視覺、視覺引導機器人和工廠自動化的 AGV。

以5G為基礎的實時M2M機器通訊

深度學習需要大量的圖像和資料輸入來實現智慧自動化和優化,而 CS181 支援 5G 的功能為這台電腦添加了一雙與大量設備連結的翅膀,進行即時資料傳輸和分析。5G 的千兆速度和超低延遲加深設備間的協作能力,使大規模設備間的通信更加無縫且高效,即時地回應邊緣事件的動態變化。

驚艷的視覺表現

DFI 搭載第 8/9 代處理器及 MXM 顯卡擴充的全系列產品,具備 1080p 解析度與高品質 UHD 串流媒體支援,實現先進 4K 視訊體驗,適用於電腦視覺和醫療成像等應用。

豐富介面,靈活運用

為加速業界人工智慧趨勢的發展,CS181 精選並升級主要的擴充和 I/O 介面,以便符合各種應用的需求。讀寫速度透過 2 個 DDR4 SO-DIMM 最高可達64GB 和 1 個 MXM Type-A/B/B+ 插槽大幅提升,與多樣的 M.2(1 個M鍵、1 個 B 鍵)和 SATA 3.0 存儲介面、無線通訊諸如支援藍牙/ WIFI 的 M.2 E key 和支援 5G 的 M.2 B key、以及豐富的 I/O 選擇,像是 2 個 COM、4 個USB 3.1 Gen2、2 個 USB 2.0,一起最大化使用上的靈活性,實現智慧邊緣無所不在。

強化的安全保障

為保障設備不受安全意識外在威脅,DFI 主機板也搭載用於遠端管理及系統修復的 iAMT 12.0 進階功能。除了 iAMT 12.0 外,CS181也支援 TPM 2.0,以保護機密資料並提升系統整合性。

與友通合作

友通客製化服務(DCS)具備完整的技術支援和專業團隊,從設計、生產、保固、維修至產品生命週期管理,我們提供完整的服務。 為了使您的專案能順利進行,友通將與您密切合作,了解您的設計需求,並在產品開發階段提供即時技術支援,降低您的開發成本和投入。
