SD100-H110
首頁 工業級主機板 Mini-ITX SD100-H110
  • 第7/6代 Intel® Core™, Intel® H110
  • 2 DDR4 SODIMM 至 32GB
  • 四個顯示輸出支援兩個獨立顯示: VGA + LVDS + DVI-I + DP++
  • 多重擴充插槽: 1 PCIe x16, 1 Mini PCIe
  • 豐富I/O: 2 Intel GbE, 4 COM, 4 USB 3.0, 4 USB 2.0
  • 15年CPU長期支援至Q3' 30 (Based on Intel IOTG Roadmap)

狀態 : 上市產品 線上購買 (US)

支援±15kV靜電放電保護
DP
Mini PCIe擴充插槽
多元擴充插槽
DDR4記憶體
產品比較
目前共有 樣產品 ,Up to 3 items.
前往比較
加入詢價表
目前共有 ,Up to 3 items.
前往詢價
RoHS 認證
UL 認證
CE 認證
FCC 認證

SD100-H110 相關標籤

#IoT#Intel#Mini PCIe#PCIe x16擴充插槽#Windows#Linux#DVI-I#DVI-D#VGA#DP#多元擴充插槽#DDR4記憶體#RoHS認證#UL認證#CE認證#FCC認證
SD100-H110 Mini-ITX
SD100-H110 Mini-ITX
SD100-H110 Mini-ITX
SD100-H110 Mini-ITX
系統
處理器
7th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-7700 Processor, Quad Core, 8M Cache, 3.6GHz (4.2GHz), 65W
Intel® Core™ i5-7500 Processor, Quad Core, 6M Cache, 3.4GHz (3.8GHz), 65W
Intel® Core™ i3-7101E Processor, Dual Core, 3M Cache, 3.9GHz , 65W
6th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-6700, Quad Core, 8M Cache, 3.4GHz (4.0GHz), 65W
Intel® Core™ i7-6700TE, Quad Core, 8M Cache, 2.4GHz (3.4GHz), 35W
Intel® Core™ i5-6500, Quad Core, 6M Cache, 3.2GHz (3.6GHz), 65W
Intel® Core™ i5-6500TE, Quad Core, 6M Cache, 2.3GHz (3.3GHz), 35W
Intel® Core™ i3-6100, Dual Core, 3M Cache, 3.7GHz, 47W
Intel® Core™ i3-6100TE, Dual Core, 4M Cache, 2.7GHz, 35W
Intel® Pentium® G4400, Dual Core, 3M Cache, 3.3GHz, 47W
Intel® Pentium® G4400TE, Dual Core, 3M Cache, 2.4GHz, 35W
Intel® Celeron® Processor G3900, Dual Core, 2M Cache, 2.8GHz, 65W
Intel® Celeron® Processor G3900TE, Dual Core, 2M Cache, 2.6GHz, 35W
晶片組
Intel® H110
記憶體
Two 260-pin SODIMM up to 32GB
Dual Channel DDR4 1866/2133MHz
BIOS
Insyde SPI 128Mbit
顯示
控制器
Intel® HD Gen 9 Graphics
特性
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9
顯示器
1 x VGA
1 x LVDS
1 x DVI-I (DVI-D signal)
1 x DP++
VGA: resolution up to 1920x1200 @ 60Hz
LVDS: dual channel, resolution up to 1920x1200 @ 60Hz
DVI-I: resolution up to 1920x1200 @ 60Hz
DP: resolution up to 4096x2304 @ 60Hz
雙重顯示
VGA + LVDS
VGA + DP++ LVDS + DVI-I (DVI-D signal)
LVDS + DP++
擴充
介面
1 x PCIe x16 (Gen 3)
1 x Full-size Mini PCIe
音訊
音訊編解碼器
Realtek ALC888S-VD2-GR
乙太網路
控制器
1 x Intel® I211AT PCIe (10/100/1000Mbps)
1 x Intel® I219V PCIe (10/100/1000Mbps)

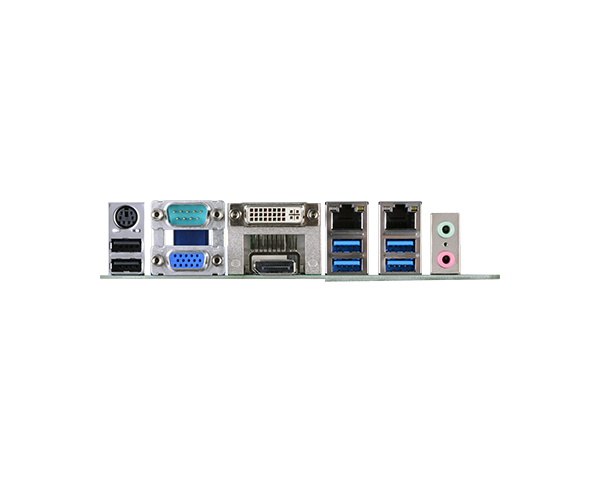

背板輸入/輸出
乙太網路
2 x GbE (RJ-45)
串口
1 x RS-232 (DB-9)
USB
4 x USB 3.0
2 x USB 2.0
PS/2
1 x PS/2 (mini-DIN-6)
顯示
1 x VGA
1 x DVI-I (DVI-D signal)
1 x DP++
音源
1 x Line-in (available upon request)
1 x Line-out
1 x Mic-in
內部輸入/輸出
串口
1 x RS-232/422/485 (RS-232 w/ power) (2.00mm pitch)
2 x RS-232 (2.00mm pitch)
USB
2 x USB 2.0 (2.00mm pitch)
顯示
1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
音源
1 x S/PDIF
SATA
3 x SATA 3.0 (up to 6Gb/s)
DIO
1 x 8-bit DIO
LPC
1 x LPC (supports LPC EXT-RS232/RS485 module)
SMBus
1 x SMBus
監視計時器
輸出與時間間隔
System Reset, Programmable via Software from 1 to 255 Seconds
電源
類型
ATX
連接埠
4-pin ATX 12V power
24-pin ATX power
耗能
Typical: i7 65W: 12V @ 1.32A (15.89Watt)
Max.: i7 65W: 12V @ 7.73A (92.76Watt)
RTC 電池
CR2032 Coin Cell
支援作業系統
支援作業系統
Windows 7 (/WES7) 32/64-bit
Windows 8.1 (64-bit)
Windows 10 IoT Enterprise 64-bit
Debian 8 (with VESA graphic driver)
CentOS 7 (with VESA graphic driver)
Linux
Note: 7th Gen Intel Core processors only support Win 10.
環境指標
溫度
Operating: 0 to 60°C
Storage: -40 to 85°C
濕度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
434,223 hrs @ 25°C; 251,029 hrs @ 45°C ; 157,975 hrs @ 60°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled
機械結構
尺寸
Mini-ITX Form Factor
170mm (6.7") x 170mm (6.7")
高度
PCB: 1.6mm
Top Side: 20mm
Bottom Side: 3mm
安規認證
認證
CE, FCC Class B, RoHS, UL
裝箱單
裝箱單
1 SD100-H110 motherboard
1 COM port cable (Length: 250mm, 1 x COM ports) A81-015011-001G
1 Serial ATA data cable (Length: 500mm) 332-553001-005G
1 I/O shield A49-SD3300-001G
Country of Origin
Country of Origin
台灣
訂購資訊
  • 型號 料號 描述
  • 型號 :
    SD100-H110N
    料號 :
    770-SD1005-100G
    描述 :
    2 DDR4 SODIMM, 2 LAN, 1 DP++, 4 COM, 8 USB, 0 to 60°C

*

選購品
  • 品名 料號 描述
  • 品名 :
    USB port cable
    料號 :
    A81-001032-016G
    描述 :
    Length: 200mm
  • 品名 :
    COM port cable
    料號 :
    A81-015011-001G
    描述 :
    Length: 250mm, 1 x COM ports
  • 品名 :
    Serial ATA data cable
    料號 :
    332-553001-005G
    描述 :
    Length: 500mm
  • 品名 :
    Thermal solution
    料號 :
    A71-103004-000G
    A71-101158-000G
    描述 :
    For 35W, Height: 37.3mm
    For 65W, Height: 74.47mm
  • 品名 :
    LPC EXT-RS232 module
    料號 :
    770-EXTRS1-000G
    描述 :
    4 x RS232 ports
  • 品名 :
    LPC EXT-RS485 module
    料號 :
    770-EXTRS1-100G
    描述 :
    4 x RS485 ports
  • 品名 :
    DT122 Chassis
    料號 :
    761-DT1220-200G
    描述 :
