SD101/SD103-Q170|Intel®|工業級主機板|友通資訊 DFI

SD101/SD103-Q170
首頁 工業級主機板 Mini-ITX SD101/SD103-Q170
  • 第7/6代 Intel® Core™, Intel® Q170
  • 2 DDR4 SODIMM 至 32GB
  • 三個獨立顯示: LVDS + DVI-I + HDMI*/DP
  • 多重擴充插槽: 1 PCIe x4, 2 Mini PCIe
  • 豐富I/O: 2 Intel GbE, 4 COM, 4 USB 3.0, 4 USB 2.0
  • 15年CPU長期支援至Q3' 30 (Based on Intel IOTG Roadmap)

狀態 : 上市產品 線上購買 (US)

支援±15kV靜電放電保護
寬壓: 15~36V DC-in
HDMI
多元擴充插槽
DDR4記憶體
產品比較
目前共有 樣產品 ,Up to 3 items.
前往比較
加入詢價表
目前共有 ,Up to 3 items.
前往詢價
RoHS 認證
UL 認證
CE 認證
FCC 認證
採用 SD101/SD103-Q170 主機板的嵌入式系統解決方案:
ST102-SD

ST102-SD

ST102-SD

桌上型系統, 第六代/第七代Intel® Core™, DDR4, 6 USB, 1 DVI-I (DVI-D signal), 1 HDMI/DP

SD101/SD103-Q170 相關標籤

#IoT#Intel#Mini PCIe#Windows#Linux#HDMI#DVI-I#DVI-D#DP#多元擴充插槽#DDR4記憶體#RoHS認證#UL認證#AGV 無人搬運車

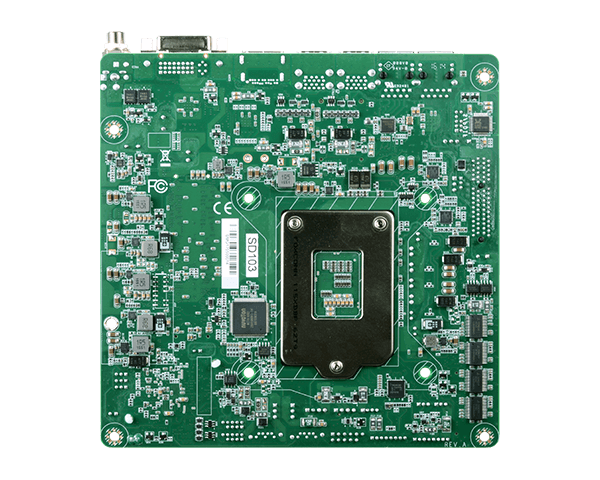

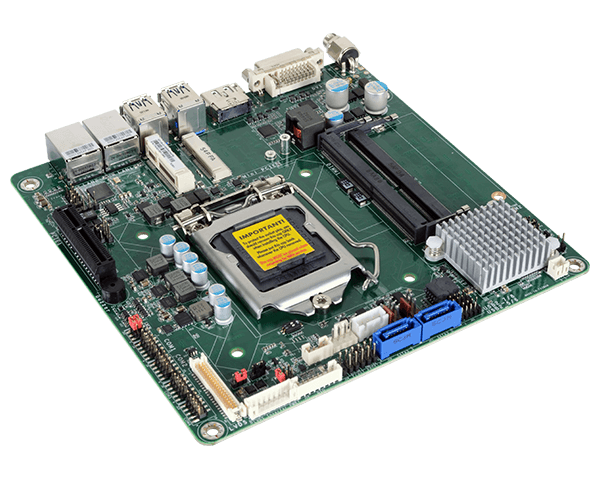

SD101/SD103-Q170 Mini-ITX
SD101/SD103-Q170 Mini-ITX
SD101/SD103-Q170 Mini-ITX
系統
處理器
7th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-7700 Processor, Quad Core, 8M Cache, 3.6GHz (4.2GHz), 65W
Intel® Core™ i5-7500 Processor, Quad Core, 6M Cache, 3.4GHz (3.8GHz), 65W
Intel® Core™ i3-7101E Processor, Dual Core, 3M Cache, 3.9GHz , 65W
6th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-6700, Quad Core, 8M Cache, 3.4GHz (4.0GHz), 65W
Intel® Core™ i7-6700TE, Quad Core, 8M Cache, 2.4GHz (3.4GHz), 35W
Intel® Core™ i5-6500, Quad Core, 6M Cache, 3.2GHz (3.6GHz), 65W
Intel® Core™ i5-6500TE, Quad Core, 6M Cache, 2.3GHz (3.3GHz), 35W
Intel® Core™ i3-6100, Dual Core, 3M Cache, 3.7GHz, 47W
Intel® Core™ i3-6100TE, Dual Core, 4M Cache, 2.7GHz, 35W
Intel® Pentium® G4400, Dual Core, 3M Cache, 3.3GHz, 47W
Intel® Pentium® G4400TE, Dual Core, 3M Cache, 2.4GHz, 35W
Intel® Celeron® Processor G3900, Dual Core, 2M Cache, 2.8GHz, 65W
Intel® Celeron® Processor G3900TE, Dual Core, 2M Cache, 2.6GHz, 35W
晶片組
Intel® Q170 Chipset
記憶體
Two 260-pin SODIMM up to 32GB
Dual Channel DDR4 1866/2133MHz
BIOS
Insyde SPI 128Mbit
顯示
控制器
Intel® HD Gen 9 Graphics
特性
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9
顯示器
1 x LVDS
1 x DVI-I (DVI-D signal)
1 x HDMI/DP (DP available upon request)
LVDS: dual channel, resolution up to 1920x1200 @ 60Hz
DVI-I: resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 2560x1600 @ 60Hz or 4096x2160 @ 24Hz
DP: resolution up to 4096x2304 @ 60Hz
三重顯示
LVDS + DVI-I (DVI-D signal) + HDMI
LVDS + DVI-I (DVI-D signal) + DP
擴充
介面
1 x PCIe x4 (Gen 3)
1 x Full-size Mini PCIe (USB/PCIe/SATA, SATA by default)
1 x Half-size Mini PCIe (USB/PCIe/SATA, PCIe by default)
音訊
音訊編解碼器
Realtek ALC888S-VD2-GR
乙太網路
控制器
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe with iAMT11.0 (10/100/1000Mbps) (only Core i7/i5 supports iAMT)
背板輸入/輸出
乙太網路
2 x GbE (RJ-45)
USB
4 x USB 3.0
顯示
1 x DVI-I (DVI-D signal)
1 x HDMI/DP (DP available upon request)
內部輸入/輸出
串口
3 x RS-232 (2.00mm pitch)
1 x RS-232/422/485 (RS-232 w/ power) (2.00mm pitch)
USB
4 x USB 2.0 (2.00mm pitch)
顯示
1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
音源
1 x Audio (Line-out/Mic-in)
1 x S/PDIF
SATA
2 x SATA 3.0 (up to 6Gb/s)
RAID 0/1/5/10
DIO
1 x 8-bit DIO
LPC
1 x LPC (supports LPC EXT-RS232/RS485 module) (available upon request)
SMBus
1 x SMBus
監視計時器
輸出與時間間隔
System Reset, Programmable via Software from 1 to 255 Seconds
電源
類型
Single 12V +/-10% DC (SD101)
Wide Range 15~36V (SD103)
連接埠
DC-in Jack Right Angle Connector (4-pin) (available upon request)
Vertical Type Connector (4-pin) (available upon request)
耗能
SD101-Q170
Typical: i5 65W: 12V @ 2.15A (25.86Watt)
Max.: i5 65W: 12V @ 5.84A (70.12Watt)
SD103-Q170
Typical: i5 65W: 12V @ 3.18A (38.16Watt)
Max.: i5 65W: 12V @ 3.68A (69.92Watt)
RTC 電池
CR2032 Coin Cell
支援作業系統
支援作業系統
Windows 7 (/WES7) 32/64-bit
Windows 8.1 (64-bit)
Windows 10 IoT Enterprise 64-bit
Debian 8 (with VESA graphic driver)
CentOS 7 (with VESA graphic driver)
Linux
Note: 7th Gen Intel Core processors only support Win 10.
環境指標
溫度
Operating: 0 to 60°C
Storage: -40 to 85°C
濕度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
SD101-Q170 : 435,042 hrs @ 25°C; 256,660 hrs @ 45°C ; 165,275 hrs @ 60°C
SD103-Q170 : 420,421 hrs @ 25°C; 246,826 hrs @ 45°C ; 158,744 hrs @ 60°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled
機械結構
尺寸
Mini-ITX Form Factor
170mm (6.7") x 170mm (6.7")
高度
PCB: 1.6mm
Top Side: 20mm
Bottom Side: 3mm
安規認證
認證
CE, FCC Class B, RoHS, UL
裝箱單
裝箱單
1 SD101/SD103-Q170 motherboard
1 COM port cable (Length: 250mm, 1 x COM ports) A81-015011-001G
1-port SATA power and data (Length: 300mm, w/lock) A81-002101-016G
Country of Origin
Country of Origin
台灣
訂購資訊
  • 型號 料號 描述
  • 型號 :
    SD101-Q170NRM
    料號 :
    770-SD1013-100G
    描述 :
    2 DDR4 SODIMM, 1 HDMI, 2 LAN, 4 COM, 8 USB, 12V DC-in, 0 to 60°C
  • 型號 :
    SD103-Q170NRM
    料號 :
    770-SD1033-100G
    描述 :
    2 DDR4 SODIMM, 1 HDMI, 2 LAN, 4 COM, 8 USB, 19V DC-in, 0 to 60°C
選購品
  • 品名 料號 描述
  • 品名 :
    COM port cable
    料號 :
    A81-015011-001G
    描述 :
    Length: 250mm, 1 x COM ports
  • 品名 :
    Audio (Line-out/Mic-in) cable
    料號 :
    A81-022007-016G
    描述 :
    Length: 160mm
  • 品名 :
    Power adapter
    料號 :
    671-112009-100G
    671-110006-100G
    描述 :
    120W, 19V, Level 6 (SD103)
    100W, 12V, Level 6 (SD101)
  • 品名 :
    Thermal solution
    料號 :
    A71-103004-000G
    A71-101158-000G
    描述 :
    For 35W, Height: 37.3mm
    For 65W, Height: 74.47mm
  • 品名 :
    LPC EXT-RS232 module
    料號 :
    770-EXTRS1-000G
    描述 :
    4 x RS232 ports
  • 品名 :
    LPC EXT-RS485 module
    料號 :
    770-EXTRS1-100G
    描述 :
    4 x RS485 ports
  • 品名 :
    I/O shield
    料號 :
    A49-SD1010-000G
    描述 :
  • 品名 :
    DT122 Chassis
    料號 :
    761-DT1220-200G
    描述 :
  • 品名 :
    Intel 750 Series PCIe SSD
    料號 :
    635-612002-400G
    635-604002-400G
    635-608002-400G
    描述 :
    1.2TB
    400GB
    800GB
