BT9A3 | Intel Atom E3800 | Bay Trail | COM Express Mini | DFI

BT9A3
嵌入式電腦模組 COM Express Mini BT9A3
  • Intel Atom® E3800 系列
  • 單通道 DDR3L 1333MHz ECC 板載記憶體至 4GB
  • 1 LVDS, 1 DDI (HDMI/DVI/DP)
  • 多重擴充訊號: 3 PCIe x1, 2 SATA 2.0
  • 豐富 I/O: 1 Intel GbE, 1 USB 3.0, 8 USB 2.0
  • 15年CPU長期支援至Q4' 28 (Based on Intel IOTG Roadmap)

狀態 : 上市產品

低功耗
寬溫: -40~85°C
無風扇設計
小巧尺寸設計
多元擴充插槽
產品比較
目前共有 樣產品 ,Up to 3 items.
前往比較
加入詢價表
目前共有 ,Up to 3 items.
前往詢價
RoHS 認證
CE 認證
FCC 認證

BT9A3 相關標籤

#Intel#無風扇設計#小巧尺寸設計#Windows#HDMI#多元擴充插槽#DDR3L記憶體#低功耗#RoHS認證#CE認證#FCC認證

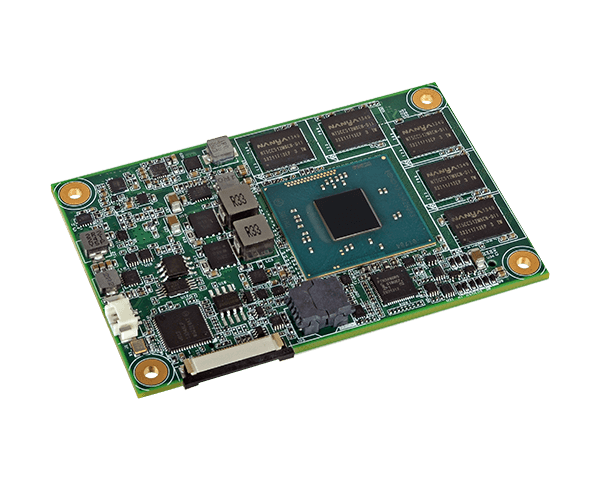

COM Express Type 10, BT9A3
COM Express Type 10, BT9A3
COM Express Type 10, BT9A3
COM Express Type 10, BT9A3
系統
處理器
Intel Atom® Processor E3800 Series, BGA 1170
Intel Atom® E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel Atom® E3827, Dual Core, 1M Cache, 1.75GHz, 8W
Intel Atom® E3815, Single Core, 0.5M Cache, 1.46GHz, 5W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
Intel® Celeron® N2930, Quad Core, 2M Cache, 1.83GHz (2.16GHz), 7.5W
記憶體
2GB/4GB DDR3L 1333MHz ECC Memory Down Single Channel
BIOS
AMI SPI 64Mbit
顯示
控制器
OpenGL 4.0, DirectX 11, OpenCL 1.2
HW Decode: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC
HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC
顯示器
1 x DDI (HDMI/DVI/DP)
1 x LVDS
LVDS: single channel 24-bit, resolution up to 1366x768 @ 60Hz
HDMI/DVI: resolution up to 1920x1080 @ 60Hz
DP: resolution up to 2560x1600 @ 60Hz
擴充
介面
3 x PCIe x1 (Gen 3)
1 x LPC
1 x I2C
1 x SMBus
2 x Serial (TX/RX)
音訊
介面
HD Audio
乙太網路
控制器
1 x Intel® I210 (10/100/1000Mbps)
輸入/輸出
USB
1 x USB 3.0
8 x USB 2.0
SATA
2 x SATA 2.0
eMMC
1 x 4GB/8GB/16GB/32GB eMMC (available upon request)
DIO
1 x 8-bit DIO
監視計時器
輸出與時間間隔
System Reset, Programmable via Software from 1 to 255 Seconds
電源
類型
4.75V~20V, 5VSB, VCC_RTC (ATX mode)
4.75V~20V, VCC_RTC (AT mode)
耗能
Typical: E3845: 12V @ 0.568A (10.79W)
Max.: E3845:12V @ 0.720A (13.68W)
支援作業系統
支援作業系統
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8.1 Enterprise x86 (32-bit)
Windows 8.1 Enterprise x64 (64-bit)
Windows 10 will be available upon request. Please contact DFI for more information.
環境指標
溫度
Operating: 0 to 60°C
-40 to 85°C
Storage: -40 to 85°C
濕度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
800,542 hrs @ 25°C; 406,343 hrs @ 45°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled
機械結構
尺寸
COM Express® Mini 84mm (3.30") x 55mm (2.16")
規範
PICMG COM Express® R2.1, Type 10
安規認證
認證
CE, FCC Class B, RoHS
裝箱單
裝箱單
1 BT9A3 board
1 Heat sink: A71-011055-000G
Country of Origin
Country of Origin
台灣
訂購資訊
  • 型號 料號 描述
  • 型號 :
    BT9A3-T24-E15
    料號 :
    770-BT9A33-D00G
    描述 :
    Fanless, Intel Atom E3815, 2GB DDR3L ECC Memory Down, 4GB eMMC, -40 to 85°C
  • 型號 :
    BT9A3-T40-E45
    料號 :
    770-BT9A33-E00G
    描述 :
    Fanless, Intel Atom E3845, 4GB DDR3L ECC Memory Down, -40 to 85°C
  • 型號 :
    BT9A3-B40-E45
    料號 :
    770-BT9A33-I00G
    描述 :
    Fanless, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 0 to 60°C
  • 型號 :
    BT9A3-B40-J00
    料號 :
    770-BT9A33-H00G
    描述 :
    Fanless, Intel Celeron J1900, 4GB DDR3L Memory Down, 0 to 60°C
  • 型號 :
    BT9A3-B48-E45
    料號 :
    770-BT9A33-500G
    描述 :
    Fanless, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 8GB eMMC, 0 to 60°C

* The following specifications will be available upon request. Please contact your sales representative for more information.

選購品
  • 品名 料號 描述
  • 品名 :
    Heat spreader
    料號 :
    A71-011052-000G
    描述 :
  • 品名 :
    COM100-B carrier board kit
    料號 :
    770-COM104-000G
    描述 :
  • 品名 :
    Heat sink with fan
    料號 :
    A71-111020-000G
    描述 :
