ARS630-W880/Q870

產品概要

首頁工業級主機板 ATX ARS630-W880/Q870

Intel® Core™ Ultra with Intel® W880/Q870 chipset

4 DDR5 UDIMM up to 192GB

Quad Displays: VGA, 2 DP++, HDMI

Supports 4K resolution

Multiple Expansion: 2 PCIe x16, 4 PCIe x4, 1 PCI, 2 M.2 M key, 1 M.2 A Key(OOB), 1 M.2 E Key

Rich I/O: 4 Intel 2.5GbE, 6 COM, 4 USB 3.2 Gen2, 6 USB 3.2 Gen1, 3 USB 2.0

Typically supports 5-Year CPU Life Cycle Until Q1’30 (Based on Intel IOTG Roadmap)

Support M2A-OOB

狀態 : 初版前往詢價

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

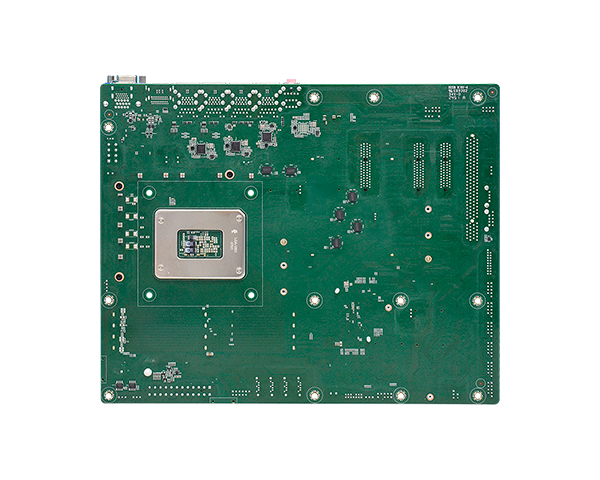

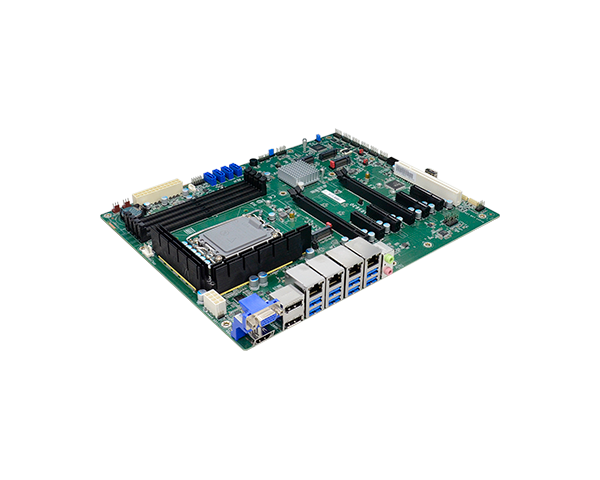

ARS630-W880/Q870｜Intel®｜Industrial Motherboards｜DFI

系統

處理器

Intel® Core™ Ultra LGA 1851 Socket Processors, support up to TDP.
Intel® Core™ U9-285T (24 Cores, 36M Cache, up to 1.4 GHz); 35W
Intel® Core™ U9-285 (24 Cores, 36M Cache, up to 2.5 GHz); 65W
Intel® Core™ U7-265T (20 Cores, 30M Cache, up to 1.5 GHz); 35W
Intel® Core™ U7-265F (20 Cores, 30M Cache, up to 2.4 GHz); 65W
Intel® Core™ U7-265 (20 Cores, 30M Cache, up to 2.4 GHz); 65W
Intel® Core™ U5-225F (10 Cores, 20M Cache, up to 3.3 GHz); 65W
Intel® Core™ U5-225 (10 Cores, 20M Cache, up to 3.3 GHz); 65W

晶片組

[ARS630-W880] Intel® W880 Chipset
[ARS630-Q870] Intel® Q870 Chipset

記憶體

[ARS630-W880] Four 288-pin UDIMM up to 192GB (ECC/Non-ECC)
[ARS630-W880] Dual Channel DDR5 up to 5600 MHz
[ARS630-W880] *Speed support list follow User’s Manual

[ARS630-Q870] Four 288-pin UDIMM up to 192GB (Non-ECC)
[ARS630-Q870] Dual Channel DDR5 up to 5600 MHz
[ARS630-Q870] *Speed support list follow User’s Manual

BIOS

AMI SPI 256Mbit

顯示

控制器

Intel® UHD Graphics 700 series

特性

OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9

顯示器

1 x VGA
2 x DP++
1 x HDMI 2.0a
VGA: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2304 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz

四重顯示

VGA + 2 DP++ + HDMI

擴充

介面

2 x PCIe x16 (Gen 5, 16 or 8+8)
1 x PCIe x4 (Gen 5, share M.2 M-key, function selected by BIOS.)
3 x PCIe x4 (Gen 4)
1 x PCI

M.2

1 x M.2 M key (opt. share PCIe x4 Gen5 slot #2, function selected by BIOS.)
1 x M.2 M key (PCIe x4 Gen4 NVMe, SATA)
1 x M.2 A key for M2-OOB
1 x M.2 E key

音訊

音訊編解碼器

Realtek ALC888S

乙太網路

控制器

[ARS630-W880] 1 x Intel® I226-LM
[ARS630-W880] 1 x Intel® I210-AT (co-lay I226-V)
[ARS630-W880] 2 x Intel® I226-V

[ARS630-Q870] 1 x Intel® I226-LM
[ARS630-Q870] 1 x Intel® I210-AT (co-lay I226-V)

背板輸入/輸出

乙太網路

[ARS630-W880] 3 x 2.5GbE (RJ-45)
[ARS630-W880] 1 x 1GbE (RJ-45, opt. 2.5GbE)

[ARS630-Q870] 1 x 2.5GbE (RJ-45)
[ARS630-Q870] 1 x 1GbE (RJ-45, opt. 2.5GbE)

USB

4 x USB 3.2 Gen 2
4 x USB 3.2 Gen 1

顯示

1 x VGA
2 x DP++
1 x HDMI

音源

1 x Line-out
1 x Mic-in
1 x Line-in (opt.)

內部輸入/輸出

串口

2 x RS-232/422/485
4 x RS-232

USB

2 x USB 3.2 Gen1
1 x USB 2.0 Vertical Type A
2 x USB 2.0 Pin Header (2.54mm pitch)

音源

1 x Front Audio
1 x S/PDIF

SATA

4 x SATA 3.0 (up to 6Gb/s)
RAID 0/1/5/10

DIO

4-IN / 8-OUT DIO

SMBus

1 x SMBus

PS/2

1 x PS/2 (2.54mm pitch)

eSPI

1 x eSPI

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信賴平臺模組

TPM 2.0

電源

類型

ATX

連接埠

8-pin ATX 12V power
24-pin ATX power

耗能

TBD

RTC 電池

CR2032 Coin Cell

支援作業系統

微軟

Windows 10 IoT Enterprise 64-bit
Windows 11 IoT Enterprise 64-bit

Linux

環境指標

溫度

Operating: -5 to 65°C
Storage: -30 to 60°C with RTC Battery; -40 to 85°C without RTC Battery

濕度

Operating: 5 to 95% RH
Storage: 5 to 95% RH

MTBF

TBD

機械結構

尺寸

ATX Form Factor
305mm (12") x 244mm (9.6")

高度

PCB: 1.6mm
Top Side: 33.3mm
Bottom Side: 4mm

安規認證

認證

CE, FCC Class B, RoHS, UKCA

裝箱單

· 1 ARS630 motherboard
· 1 COM port cables (Length: 300mm, 2 x COM ports)
· 1 Serial ATA data cable (Length: 500mm)
· 1 I/O shield
· 1 M.2 screw/standoff

Country of Origin

台灣

產品資料

ARS630-W880/Q870 規格書 (PDF) 1.24MB 2025/03/07
