EC700-BT3054

產品概要

首頁工業級系統極致輕巧型無風扇電腦 EC700-BT3054

Intel Atom® 處理器 E3800

4GB/2GB DDR3L 板載記憶體

1x 2.5" SATA 磁碟架

4x Gigabit LAN ports

支援 Wi-Fi、3G/4G及GPRS應用

15年CPU長期支援至Q4' 28 (Based on Intel IOTG Roadmap)

狀態 : 上市產品前往詢價

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

EC700-BT3054 嵌入式系統解決方案採用：

BT259

4" SBC, Intel Atom® 處理器 E3800, 2GB/4GB DDR3L, 2 Mini PCIe, 1 VGA or 1 DVI-I

EC700-BT3054 相關標籤

#Intel#Mini PCIe#小巧尺寸設計#1Gb乙太網路#Windows#Linux#DVI-I#VGA#DDR3L記憶體#低功耗#RoHS認證#CE認證#FCC認證

系統

處理器

Intel Atom® E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel Atom® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
22nm Process Technology

記憶體

4GB Memory Onboard (E3845)
2GB Memory Onboard (J1900)
Single Channel DDR3L 1333MHz (E3845)
Single Channel DDR3L 1066MHz (J1900

顯示

控制器

Intel® HD Graphics

顯示器

1 x VGA/DVI-I (DVI-I available upon request)
DVI: resolution up to 1920x1080 @ 60Hz
VGA: 24-bit, resolution up to 2560x1600 @ 60Hz

雙重顯示

1 x VGA/DVI-I

儲存

外插/內插

1 x 2.5" SATA 2.0 Drive Bay
4GB/8GB/16GB/32GB eMMC Onboard (available upon request)

擴充

介面

1 x Full-size Mini PCIe (PCIe/USB/3G/GPRS)
1 x Full-size Mini PCIe (SATA)
1 x SIM
1 x microSD

乙太網路

控制器

4 x Intel® I210AT PCIe (10/100/1000Mbps)

LED

指示燈

1 x HDD LED
1 x Status LED

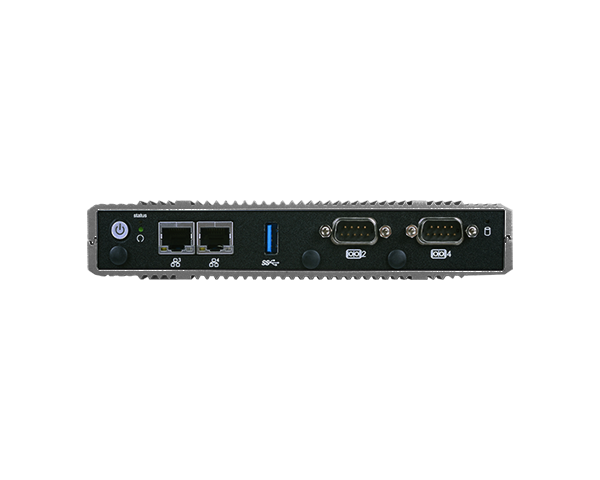

前板輸入/輸出

乙太網路

2 x GbE (RJ-45)

串口

2 x RS-232/422/485 (DB-9) (one supports 8-bit DIO)

USB

1 x USB 3.0 (type A)

按鍵

1 x Power Button
1 x Reset Button

Wi-Fi 天線

3 x Wi-Fi Module Antenna Hole

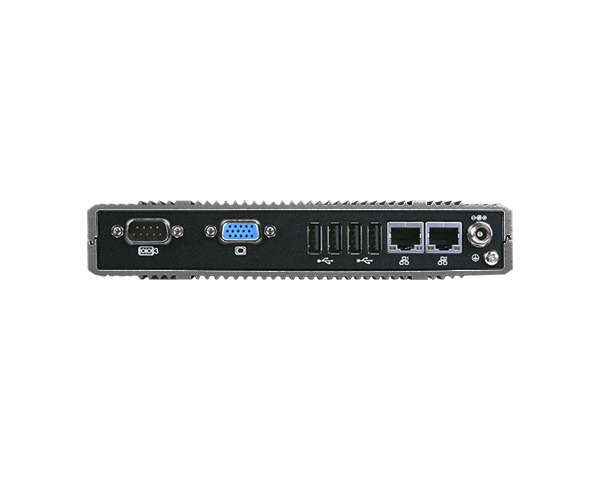

背板輸入/輸出

乙太網路

2 x GbE (RJ-45)

串口

1 x RS232/422/485 (DB-9)

USB

4 x USB 2.0 (type A)

顯示

1 x VGA (DB-15) or 1 x DVI-I

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

電源

類型

Wide Range 9~36V

連接埠

DC Jack

支援作業系統

Windows 7, WES 7, Windows 8.1, WES 8
Linux

環境指標

運作溫度

E3845: -20°C~60°C (SSD/mSATA), 0°C~50°C (HDD)
J1900: 0°C~60°C (SSD/mSATA), 0°C~50°C (HDD)

儲存溫度

-20°C~85°C

機械結構

結構

Aluminum + Metal Aluminum

安裝方式

Wall/VESA/DIN Rail mount

尺寸 (寬 x 高 x 深)

180mm x 33mm x 121.2mm (W x H x D)

重量

800 g

安規認證

衝擊測試

Operating: 5G
Non-operating: 10G

抗振動測試

Operating: sine 5~500Hz, 1G
Non-operating: sine 10~500Hz, 3G

認證

CE, FCC Class B, RoHS

裝箱單

1 EC700-BT3054 system unit
6 mounting screws for Mini PCIe module
1 Quick Installation Guide

Country of Origin

台灣

產品資料

EC700-BT3054 規格書 (PDF) 1.09MB 2019/12/23

友通推出全新搭載Intel Atom E3800系列處理器的完整產品線 (VIDEO) - - 2018/01/04

技術文件

EC700-BT3054 安裝手冊 (PDF) 1.55MB 2018/02/05

EC700-BT3054 使用者手冊 (PDF) 13.64MB 2017/12/11

認證書

EC700-BT3054 CE 認證書 (PDF) 208.9KB 2020/10/16

EC700-BT3054 FCC 認證書 (PDF) 295.29KB 2020/10/16

EC700-BT3054 RoHS 認證書 (PDF) 664.39KB 2024/01/26

訂購資訊

型號料號描述
型號 :
EC700-BT3054-192 料號 :
750-EC7001-100G 描述 :
Fanless, Intel Celeron J1900, 4 LAN, 1 VGA, 3 COM, 5 USB, 2GB DDR3L onboard, RoHS
型號 :
EC700-BT3054-454 料號 :
750-EC7001-000G 描述 :
Fanless, Intel Atom E3845, 4 LAN, 1 VGA, 3 COM, 5 USB, 4GB DDR3L onboard, RoHS

選購品

品名料號描述
品名 :
500GB HDD 料號 :
785-H25500G 描述 :
2.5” SATA HDD, 500GB, RoHS
品名 :
320GB HDD 料號 :
785-H25320G 描述 :
2.5” SATA HDD, 320GB, RoHS
品名 :
1TB SSD 料號 :
785-S251TBG 描述 :
2.5" SATA SSD, 1TB MLC, RoHS
品名 :
512GB SSD 料號 :
785-S25512G 描述 :
2.5" SATA SSD, 512GB MLC, RoHS
品名 :
256GB SSD 料號 :
785-S25256G 描述 :
2.5" SATA SSD, 256GB MLC, RoHS
品名 :
128GB SSD 料號 :
785-S25128G 描述 :
2.5" SATA SSD, 128GB MLC, RoHS
品名 :
64GB SSD 料號 :
785-S25064G 描述 :
2.5" SATA SSD, 64GB MLC, RoHS
品名 :
128GB mSATA 料號 :
785-MS128GMF 描述 :
mSATA Card, 128GB MLC, RoHS
品名 :
64GB mSATA 料號 :
785-MS64GMF 描述 :
mSATA Card, 64GB MLC, RoHS
品名 :
32GB mSATA 料號 :
785-MS32GMF 描述 :
mSATA Card, 32GB MLC, RoHS
品名 :
16GB mSATA 料號 :
785-MS16GMF 描述 :
mSATA Card, 16GB MLC, RoHS
品名 :
8GB mSATA 料號 :
785-MS08GMF 描述 :
mSATA Card, 8GB MLC, RoHS
品名 :
4GB mSATA 料號 :
785-MS04GMF 描述 :
mSATA Card, 4GB MLC, RoHS
品名 :
Wi-Fi 料號 :
761-110091-000G 描述 :
Wi-Fi Kit, RoHS
品名 :
3G + GPS 料號 :
612-110040-600G 描述 :
3G + GPS Kit, RoHS
品名 :
Power Cord 料號 :
785-PWRD 描述 :
Power Cord, Standards (USA/EUR/CH), 1.8m, RoHS
品名 :
60W Power Adapter 料號 :
671-106011-000G
671-106013-000G
671-106012-000G 描述 :
60W, 19V/3.15A, Level 6, RoHS
60W, 12V/5A (-30 to 70°C), Level 6, RoHS
60W, 12V/5A, Level 6, RoHS
品名 :
Wall Mount 料號 :
761-EC8000-000G 描述 :
EC700/800 Wall Mount Kit, RoHS
品名 :
VESA Mount 料號 :
761-EC7000-100G 描述 :
EC700 VESA Mount Kit, RoHS
品名 :
DIN Rail Mount 料號 :
761-EC8000-200G 描述 :
EC700/800 DIN Rail Mount Kit, RoHS
品名 :
DC Cord 料號 :
A81-004031-007G 描述 :
UL 1185 (5.5x2.5x9.5mm) with Nut to stripped and tinned, length 1000mm

* 785-XXX為群組料號，並非特定單一料號，若您需要進一步資訊，請聯繫您的區域業務代表。
