EC510/EC511-HD

工業級系統 無風扇嵌入式系統 EC510/EC511-HD
  • 第四代Intel® Core™ 模組化設計系統
  • 支援 DDR3 SODIMM 高達16GB
  • 2x 2.5" SATA 磁碟架
  • 1 個垂直USB以保護資料被未經授權的人員存取
  • 1 個擴充插槽: 1 PCIe x16或1 PCI
  • 7年CPU長期支援至Q3' 19 (Based on Intel IOTG Roadmap)

狀態 : 上市產品

寬壓: 9~36V DC-in
無風扇設計
PCIe x16擴充插槽
Mini PCIe擴充插槽
寬溫: -40~70°C
產品比較
目前共有 樣產品 ,Up to 3 items.
前往比較
加入詢價表
目前共有 ,Up to 3 items.
前往詢價
RoHS 認證
CE 認證
FCC 認證
EC510/EC511-HD 嵌入式系統解決方案採用: DFI特規主機板

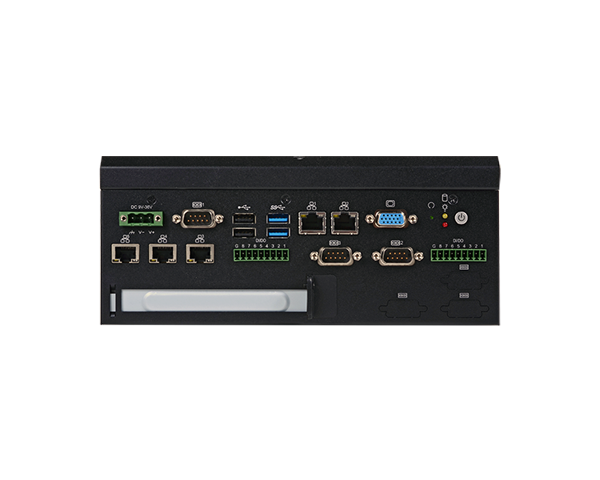

EC510/EC511-HD Modular-Designed System
EC510/EC511-HD Modular-Designed System
系統
處理器
4th Generation Intel® Core™ processors (22nm process technology)
Intel® Core™ i7-4770TE (8M Cache, up to 3.3 GHz); 45W
Intel® Core™ i5-4590T (6M Cache, up to 3.0 GHz); 35W
Intel® Core™ i5-4570TE (4M Cache, up to 3.3 GHz); 35W
Intel® Core™ i3-4350T (4M Cache, 3.1 GHz); 35W
Intel® Core™ i3-4340TE (4M Cache, 2.6 GHz); 35W
Intel® Core™ i3-4330TE (4M Cache, 2.4 GHz); 35W
Intel® Pentium® G3320TE (3M Cache, 2.3 GHz); 35W
Intel® Celeron® G1820TE (2M Cache, 2.2 GHz); 35W
晶片組
Intel® H81 Express Chipset
記憶體
Two 204-pin SODIMM up to 16GB
Dual Channel DDR3 1333/1600MHz
顯示
控制器
Intel® HD Graphics
顯示器
1 x VGA
VGA: 24-bit, resolution up to 1920x1200 @ 60Hz
單顯示
1 x VGA
儲存
外插/內插
2 x 2.5" SATA 3.0 Drive Bays
擴充
介面
EC510-HD:
1 x PCI
1 x Full-size Mini PCIe (PCIe/USB/SATA)
EC511-HD:
1 x PCIe x16
1 x Full-size Mini PCIe (PCIe/USB/SATA)
乙太網路
控制器
1 x Intel® I210 PCIe (10/100/1000Mbps)
1 x Intel® I217 PCIe (10/100/1000Mbps)
3 x Intel® WG82574L PCIe (10/100/1000Mbps)
LED
指示燈
1 x Status LED
1 x HDD LED
前板輸入/輸出
乙太網路
5 x GbE (RJ-45)
串口
4 x RS232/422/485 with Power (DB-9)
2 x RS232 (DB-9)
USB
2 x USB 3.0 (type A)
2 x USB 2.0 (type A)
顯示
1 x VGA
DIO
2 x 8-bit DIO (9-pole terminal block)
按鍵
1 x Power Button with LED
1 x Reset Button
監視計時器
輸出與時間間隔
System Reset, Programmable via Software from 1 to 255 Seconds
電源
類型
Wide Range 9~36V
連接埠
3-Pole Terminal Block
支援作業系統
支援作業系統
Windows XP (32-bit) (limited function)
Windows 7, WES 7, Windows 8, WE8S
Linux (Distribution available upon request)
環境指標
運作溫度
0 to 45°C
儲存溫度
-20 to 85°C
機械結構
結構
Aluminum + SGCC
安裝方式
Wall Mount
尺寸 (寬 x 高 x 深)
235mm x 102.5mm x 222mm (W x H x D)
重量
6.44kg
安規認證
衝擊測試
Half Sine Wave 3G, 11ms, 3 Shock Per Axis
抗振動測試
IEC68-2-64
認證
CE, FCC Class A, RoHS
裝箱單
裝箱單
1 EC510/EC511 system unit
Country of Origin
Country of Origin
台灣
訂購資訊
  • 型號 料號 描述
  • 型號 :
    EC510-HD6G45
    料號 :
    750-EC5100-000G
    描述 :
    Fanless, i7/i5/i3, H81, 5 LAN, 6 COM, 4 USB, 16-bit DIO, 1 PCI, RoHS
  • 型號 :
    EC511-HD6G45
    料號 :
    750-EC5110-000G
    描述 :
    Fanless, i7/i5/i3, H81, 5 LAN, 6 COM, 4 USB, 16-bit DIO, 1 PCIe x16, RoHS
選購品
  • 品名 料號 描述
  • 品名 :
    CPU
    料號 :
    785-1150DL
    描述 :
    CPU, LGA1150, Long-Term Support, RoHS
  • 品名 :
    8GB DDR3L
    料號 :
    785-RSOD38G-L
    描述 :
    SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 8GB, RoHS
  • 品名 :
    4GB DDR3L
    料號 :
    785-RSOD34G-L
    描述 :
    SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 4GB, RoHS
  • 品名 :
    2GB DDR3L
    料號 :
    785-RSOD32G-L
    描述 :
    SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 2GB, RoHS
  • 品名 :
    500GB HDD
    料號 :
    785-H25500G
    描述 :
    2.5” SATA HDD, 500GB, RoHS
  • 品名 :
    320GB HDD
    料號 :
    785-H25320G
    描述 :
    2.5” SATA HDD, 320GB, RoHS
  • 品名 :
    1TB SSD
    料號 :
    785-S251TBG
    描述 :
    2.5" SATA SSD, 1TB MLC, RoHS
  • 品名 :
    512GB SSD
    料號 :
    785-S25512G
    描述 :
    2.5" SATA SSD, 512GB MLC, RoHS
  • 品名 :
    256GB SSD
    料號 :
    785-S25256G
    描述 :
    2.5" SATA SSD, 256GB MLC, RoHS
  • 品名 :
    128GB SSD
    料號 :
    785-S25128G
    描述 :
    2.5" SATA SSD, 128GB MLC, RoHS
  • 品名 :
    64GB SSD
    料號 :
    785-S25064G
    描述 :
    2.5" SATA SSD, 64GB MLC, RoHS
  • 品名 :
    128GB mSATA
    料號 :
    785-MS128GMF
    描述 :
    mSATA Card, 128GB MLC, RoHS
  • 品名 :
    64GB mSATA
    料號 :
    785-MS64GMF
    描述 :
    mSATA Card, 64GB MLC, RoHS
  • 品名 :
    32GB mSATA
    料號 :
    785-MS32GMF
    描述 :
    mSATA Card, 32GB MLC, RoHS
  • 品名 :
    16GB mSATA
    料號 :
    785-MS16GMF
    描述 :
    mSATA Card, 16GB MLC, RoHS
  • 品名 :
    8GB mSATA
    料號 :
    785-MS08GMF
    描述 :
    mSATA Card, 8GB MLC, RoHS
  • 品名 :
    4GB mSATA
    料號 :
    785-MS04GMF
    描述 :
    mSATA Card, 4GB MLC, RoHS
  • 品名 :
    Wi-Fi
    料號 :
    761-110091-000G
    描述 :
    Wi-Fi Kit, RoHS
  • 品名 :
    Power Cord
    料號 :
    785-PWRD
    描述 :
    Power Cord, Standards (USA/EUR/CH), 1.8m, RoHS
  • 品名 :
    Power Adapter
    料號 :
    671-110003-100G
    描述 :
    120W, 19V/6.31A, Level 6, RoHS
  • 品名 :
    Wall Mount
    料號 :
    761-EC5410-000G
    描述 :
    Wall Mount Kit, RoHS

* 785-XXX為群組料號,並非特定單一料號,若您需要進一步資訊,請聯繫您的區域業務代表。
