HM920-HM86 | 4th Gen Intel Core | Haswell | COM Express Basic | DFI

HM920-HM86
System-On-Modules COM Express basic HM920-HM86
  • Intel® Core™ 4. Gen., Intel®-HM86-Chipsatz
  • Dualkanal-DDR3L 1600 MHz SODIMM bis 16 GB
  • 1 VGA, 1 LVDS
  • Mehrfache Erweiterung: 1 PCIe x16, 4 SATA, 1 LPC, 1 I2C, 1 SMBus
  • Umfassende I/O: 1 Intel GbE, 8 USB 2.0
  • 7 Jahre CPU-Lebensdauer bis Q3' 19 (Basierend auf Intel IOTG Roadmap)

Status : EOL

1G-Ethernet
PCIe x16
VGA
Mehrfache Erweiterung
DDR3L
Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen
Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen
RoHS Zertifizierungen
CE Zertifizierungen
FCC Zertifizierungen

HM920-HM86 Verwandte Tags

#Intel#1G-Ethernet#PCIe x16#Windows#VGA#Mehrfache Erweiterung#DDR3L#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen

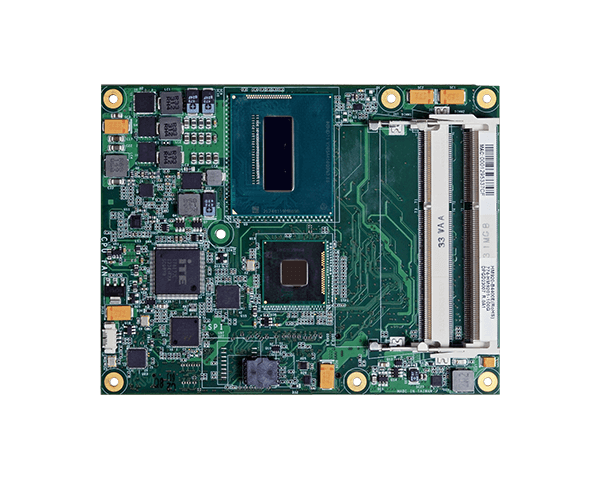

COM Express Basic, HM920-HM86

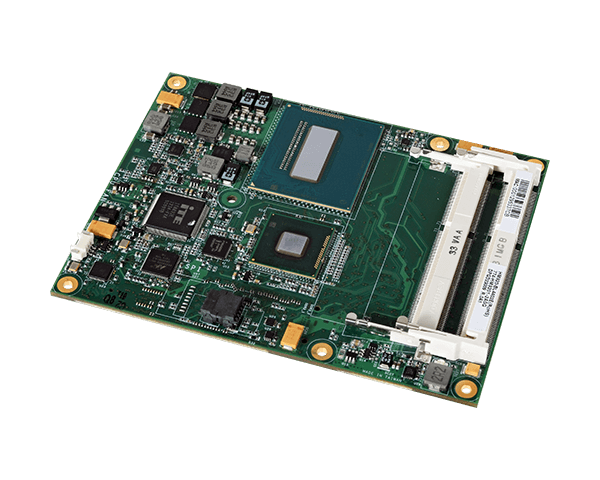

COM Express Basic, HM920-HM86

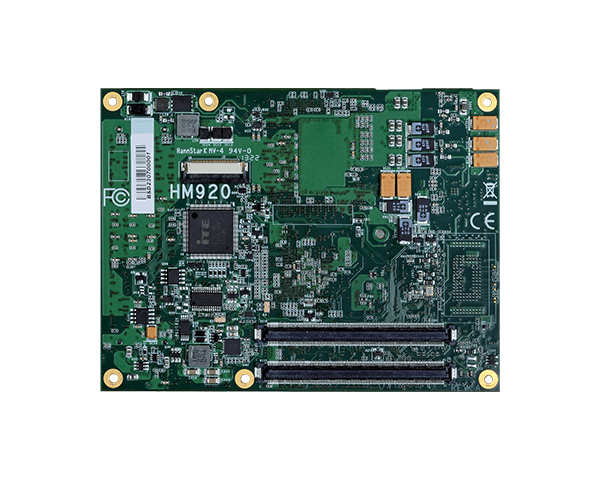

COM Express Basic, HM920-HM86
COM Express Basic, HM920-HM86
System
Prozessor
4th generation Intel® Core™ processors, BGA 1364
Intel® Core™ i7-4700EQ, 6M Cache, 2.4GHz (3.4GHz), 47W
Intel® Core™ i5-4400E, 3M Cache, 2.7GHz (3.3GHz), 37W
Intel® Core™ i5-4402E, 3M Cache, 1.6GHz (2.7GHz), 25W
Intel® Core™ i3-4100E, 3M Cache, 2.4GHz, 37W
Intel® Core™ i3-4102E, 3M Cache, 1.6GHz, 25W
Chipsatz
Intel® HM86 Chipset
Speicher
Two 204-pin SODIMM up to 16GB
Dual Channel DDR3L 1600MHz
BIOS
AMI 64Mbit SPI
Grafik
Controller
Intel® HD Graphics 4600
Merkmal
OpenGL up to 4.0, DirectX 11.1, OpenCL 1.2
Anzeige
1 x VGA
1 x LVDS
VGA: resolution up to 2048x1536 @ 75Hz
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz
Erweiterung
Schnittstelle
1 x PCIe x16 (Gen 3)
5 x PCIe x1
4 x PCI (PCI 2.3)
1 x LPC
1 x I2C
1 x SMBus
1 x IDE
Audio
Schnittstelle
HD Audio
Ethernet
Controller
1 x Intel® I217LM (10/100/1000Mbps)
I/O
USB
8 x USB 2.0
SATA
2 x SATA 3.0 (up to 6Gb/s)
2 x SATA 2.0 (up to 3Gb/s)
SSD
1 x 2GB/4GB/8GB/16GB/32GB/64GB SSD (available upon request)
GPIO
1 x 4-bit GPIO (Default 4 inputs and 4 outputs)
Watchdog
Ausgabe und Intervall
System Reset, Programmable via Software from 1 to 255 Seconds
Sicherheit
TPM
Available Upon Request
Leistung
Typ
12V, 5VSB, VCC_RTC (ATX mode)
12V, VCC_RTC (AT mode)
Verbrauch
HM920-HM86BS0-4100E: 37.62W with i3-4100E at 2.4GHz and 1x 4GB DDR3L SODIMM
Betriebssystemunterstützung
Betriebssystem-unterstützung
Windows XP Professional x86 & SP3 (32-bit) (limited function)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)
Umgebung
Temperatur
Operating: 0 to 60°C
Storage: -20°C to 85°C
Feuchtigkeit
Operating: 5 to 90% RH
Storage: 5 to 90% RH
Mittlere Betriebsdauer zwischen Ausfällen
728,093 hrs @ 25°C; 415,277 hrs @ 45°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled
Mechanismus
Abmessungen
COM Express® Basic 95mm (3.74") x 125mm (4.9")
Konformität
PICMG COM Express® R2.1, Type 2
Standards und Zertifizierungen
Zertifizierungen
CE, FCC Class B, RoHS
Packliste
Packliste
1 HM920 board
Heat spreader with heat sink and fan: 761-HSWMBL-000G
Country of Origin
Country of Origin
Taiwan
Bestellinformationen
  • Modellbezeichnung Teilenummer Beschreibung
  • Modellbezeichnung :
    HM920-HM86BS0-2002E
    Teilenummer :
    TBD
    Beschreibung :
    Cooler, Intel Celeron 2002E, 2 SODIMM DDR3L, 0 to 60°C
  • Modellbezeichnung :
    HM920-HM86BS0-2000E
    Teilenummer :
    TBD
    Beschreibung :
    Cooler, Intel Celeron 2000E, 2 SODIMM DDR3L, 0 to 60°C
  • Modellbezeichnung :
    HM920-HM86BS0-4402E
    Teilenummer :
    TBD
    Beschreibung :
    Cooler, Intel Core i5-4402E, 2 SODIMM DDR3L, 0 to 60°C
  • Modellbezeichnung :
    HM920-HM86BS0-4402E
    Teilenummer :
    TBD
    Beschreibung :
    None, Intel Core i5-4402E, 2 SODIMM DDR3L, 0 to 60°C
  • Modellbezeichnung :
    HM920-HM86BS0-4400E
    Teilenummer :
    TBD
    Beschreibung :
    Cooler, Intel Core i5-4400E, 2 SODIMM DDR3L, 0 to 60°C
  • Modellbezeichnung :
    HM920-HM86BS0-4400E
    Teilenummer :
    TBD
    Beschreibung :
    None, Intel Core i5-4400E, 2 SODIMM DDR3L, 0 to 60°C
Optionale Artikel
  • Artikelname Teilenummer Beschreibung
  • Artikelname :
    Heat spreader
    Teilenummer :
    A71-011029-000G
    Beschreibung :
  • Artikelname :
    COM330-B carrier board kit
    Teilenummer :
    770-COM330-000G
    Beschreibung :
