EC70A-ADP|Intel®|産業用コンピューター|DFI

EC70A-ADP
トップページ 産業用コンピューター 超小型ファンレスPC EC70A-ADP
  • 12th Gen Intel® Core™ Alder Lake-P Processor
  • On board memory 8GB and 1 SO-DIMM DDR4
  • Dual Displays: HDMI (4K@30Hz) + DP (4K@60Hz)
  • Support M.2 B key 3042/3052 5G-NR module
  • Rich I/O: up to 3 LAN & 4 USB3.2 (or 2 USB3.2 + 2 USB type-C)

ステータス : 準備中 今すぐお見積もりする

ファンレス設計
DDR4
5G
2つのディスプレイ
豊富なI/O
2.5Gイーサネット
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
CE 認証
FCC 認証
UKCA 認証
EC70A-ADP 組み込みソリューション搭載: DFI Proprietary Motherboard

EC70A-ADP 関連タグ

#ADP Series#Intel#小型PC#5G#ファンレス設計#コンパクトサイズ#4K2Kディスプレイ#1Gイーサネット#Windows#Linux#VGA#DP#DDR4#低消費電力#RoHS認証#CE認証#FCC認証#AGV 無人搬送車#AMR 自律移動ロボット#マテリアルハンドリング#ULT#2.5Gイーサネット#UKCA 認証

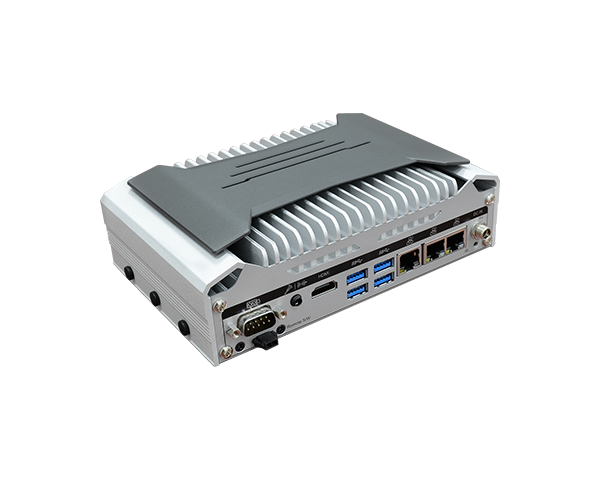

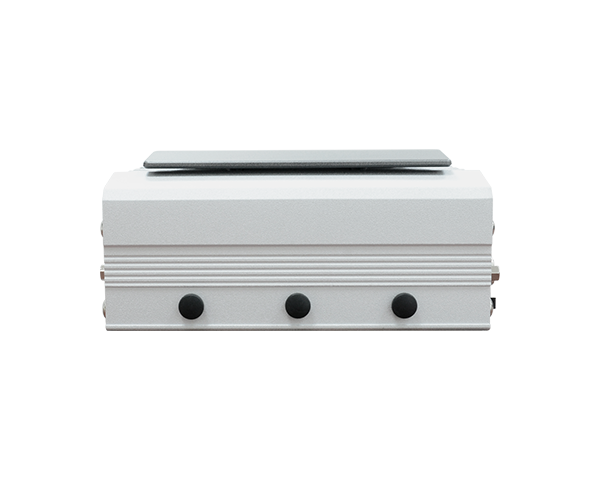

EC70A-ADP|Intel®|Industrial Computers|DFI
EC70A-ADP|Intel®|Industrial Computers|DFI
EC70A-ADP|Intel®|Industrial Computers|DFI
EC70A-ADP|Intel®|Industrial Computers|DFI
EC70A-ADP|Intel®|Industrial Computers|DFI
EC70A-ADP|Intel®|Industrial Computers|DFI
システム
プロセッサー
12th Gen Intel® Core™ Processors, BGA 1744
(Alder Lake-P, 15W for Fanless model, 28W for with Fan model)
Intel® Core™ i7-1265UE Processor, 10C12T, 12M Cache, 1.7GHz (4.7GHz)
Intel® Core™ i5-1245UE Processor, 10C12T, 12M Cache, 1.5GHz (4.4GHz)
Intel® Core™ i3-1215UE Processor, 6C8T, 10M Cache, 1.2GHz (4.4GHz)
メモリ
8GB On-board memory & one SO-DIMM DDR4 up to 32GB
Dual Channel DDR4 3200MHz
BIOS
AMI SPI 256Mbit
グラフィックス
コントローラー
Intel® Iris® Xe Graphics for i7/i5 Processors
Intel® UHD Graphics for i3 Processors
機能
DirectX 12, Open GL 4.6, Vulkan 1.2
HW Decode: AV1, AVC/H.264, MJPEG, HEVC/H.265, VP9, SCC
HW Encode: MJPEG, AVC/H.264, HEVC/H.265, VP9, SCC
ディスプレイ
1 x HDMI
1 x DP

HDMI: resolution up to 4096x2160 @30Hz
DP: resolution up to 4096x2304 @60Hz
グラフィックス
マルチディスプレイ
HDMI + DP + 2 Type-C DP Alt. Mode
拡張
インターフェイス
1 x M.2 M Key 2280 (PCIex4/SATA)
1 x M.2 B Key 3042/3052 (USB3.0/USB2.0/PCIex1), 1 x SIM slot for 4G/5G
1 x M.2 E Key 2230 (PCIex1/USB2.0)
オーディオ
オーディオコーデック
Realtek ALC888 5.1-channel
イーサネット
コントローラー
1 x Intel® I225IT (10/100/1000/2500Mbps)
2 x Intel® I225IT (10/100/1000Mbps, connector speed limit)
(Only Core i7/i5 supports iAMT)
LED
インジケーター
1 x Power LED
1 x HDD LED
フロントI/O
シリアル
2 x RS-232/422/485 (DB-9, COM 1~2)
1 x RS232 (DB9, COM 4)
ディスプレイ
1 x DP (optional VGA by request)
ボタン
1 x Power button
1 x Reset button
リアI/O
イーサネット
1 x 2.5GHz (RJ-45) + 2 x GbE (RJ-45)
シリアル
1 x RS-232 or 8bit DIO (DB-9, COM 3, default is RS232, 8bit DIO can set by jumper setting)
USB
4 x USB 3.2
[EC70A-ADP4043/EC70A-ADP4043F] 4 x Type A connector
[EC70A-ADP4022TC3/EC70A-4022TC3F] 2 x Type C + 2 x Type A connector
ディスプレイ
1 x HDMI
2 x Type-C DP Alt. Mode(for EC70A-ADP4022TC3 & EC70A-ADP4022TC3F)
オーディオ
1 x Audio Combo Phone Jack (Line-out/Mic-in)
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
セキュリティ
TPM
TPM2.0
電源
タイプ
Wide range 9~36V
コネクター
DC Jack
OSサポート
Microsoft
Windows 10 IoT Enterprise 64-bit
Linux
Linux
環境
動作温度
Fanless(CPU TDP 15W): -20 to 60°C (wide-temp SSD)
W/Fan(CPU TDP 28W): -20 to 70°C (wide-temp SSD)
保管温度
-20 to 85°C
相対湿度
5 to 95% RH (non-condensing)
メカニズム
構築
Aluminum + Metal Aluminum
取り付け
Wall/VESA/DIN rail mount
寸法(W×H×D)
181.6mm x 57mm x 118.4mm
重量
TBD
規格と認証
衝撃
Operating:
IEC 60068-2-27 Test Ea: Shock Test
Half-Sine, 3G @ 11ms, 18 Shock ±X, ±Y, ±Z (each axis 3 times)
振動
Operating:
IEC 60068-2-64 Test Fh: Vibration Board-Band Random Test
Random, 1Grms @ 5~500 Hz, 30min
Non-Operating:
IEC 60068-2-6 Test Fc: Vibration Sinusoidal Test
Sweep Sine, 3Grms @ 10~500Hz, 30min
認定
CE, FCC Class A, RoHS, UKCA
Country of Origin
Country of Origin
台湾
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    EC70A-ADP4043-i315UE8
    部品番号 :
    750-EC70A3-000G
    説明 :
    EC70A-ADP: EC70A-ADP4043-i315UE8, Fanless, i3-1215UE, 8GB memory, 4 COM, 4 USB, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS
  • モデル名 :
    EC70A-ADP4043-i545UE8
    部品番号 :
    750-EC70A3-100G
    説明 :
    EC70A-ADP: EC70A-ADP4043-i545UE8, Fanless, i5-1245UE, 8GB memory, 4 COM, 4 USB, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS
  • モデル名 :
    EC70A-ADP4043-i765UE8
    部品番号 :
    750-EC70A3-200G
    説明 :
    EC70A-ADP: EC70A-ADP4043-i765UE8, Fanless, i7-1265UE, 8GB memory, 4 COM, 4 USB, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS
  • モデル名 :
    EC70A-ADP4043F-i765UE8
    部品番号 :
    750-EC70A3-300G
    説明 :
    EC70A-ADP: EC70A-ADP4043F-i765UE8, w/Fan, i7-1265UE, 8GB memory, 4 COM, 4 USB, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS
  • モデル名 :
    EC70A-ADP4022TC3-i315UE8
    部品番号 :
    750-EC70A3-400G
    説明 :
    EC70A-ADP: EC70A-ADP4022TC3-i315UE8, Fanless, i3-1215UE, 8GB memory, 4 COM, 2 USB, 2 Type-C, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS
  • モデル名 :
    EC70A-ADP4022TC3-i545UE8
    部品番号 :
    750-EC70A3-500G
    説明 :
    EC70A-ADP: EC70A-ADP4022TC3-i545UE8, Fanless, i5-1245UE, 8GB memory, 4 COM, 2 USB, 2 Type-C, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS
  • モデル名 :
    EC70A-ADP4022TC3-i765UE8
    部品番号 :
    750-EC70A3-600G
    説明 :
    EC70A-ADP: EC70A-ADP4043-i765UE8, Fanless, i7-1265UE, 8GB memory, 4 COM, 2 USB, 2 Type-C, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS
  • モデル名 :
    EC70A-ADP4022TC3F-i765UE8
    部品番号 :
    750-EC70A3-700G
    説明 :
    EC70A-ADP: EC70A-ADP4043F-i765UE8, w/Fan, i7-1265UE, 8GB memory, 4 COM, 2 USB, 2 Type-C, 1 HDMI, 1 DP, 3 LAN, 1 audio port, DC 9~36V input, TPM2.0, F/G SYSTEM RoHS

効率的な産業オートメーションの実現

優れたコンパクトなファンレスPC、EC70A-ADPは、マシンビジョンを含む産業オートメーションとロボティクスアプリケーションで卓越した性能を発揮します。その堅牢設計とファンレス技術が過酷な環境における信頼性と長寿命を確約します。EC70A-ADPは、コンパクトなシステム、複数のI/Oポート、広い温度範囲への対応、マシンビジョンの組み込みを必要とするアプリケーションに対して大きな優位性を備えています。特に、物流、製造、ヘルスケア、セキュリティなどを含むさまざまなセクターにおける自動搬送車(AGV)システムや自律型移動ロボット(AMR)のアプリケーションにアドバンテージをもたらします。5G対応により、高速の接続とデータ処理を提供し、次世代オートメーションソリューションに理想的な選択肢となっています。EC70A-ADPで比類のないパフォーマンスと耐久性を体験してください。

EC70A-ADP産業用コンピューターが優れた価格性能比を実現

EC70A-ADPは、コンパクトなファンレス設計で広い温度範囲に対応した効率の産業用コンピューターです。第12世代インテル® Core™プロセッサーを搭載したこの汎用性の高いシステムは、オンボードメモリとSODIMMスロットを1つ装備しています。このファンレスPCは、わずか181.6mm x 57mm x 118.4mmのコンパクトなフォームファクタで高負荷のワークロード処理に優れた性能を発揮します。広い温度範囲とファンレスの運用により、厳しい産業環境での展開に理想的で、過酷な条件下でも信頼性の高いパフォーマンスを確約します。さらに、マシンビジョンアプリケーションに対応しているため、高度な産業オートメーションタスクへの適合性も高くなっています。

多様な展開に対応できる強力なI/Oの柔軟性

1つの2.5GHz、2つの1GbE LANポート、4つのUSB 3.2スロット、複数のディスプレイインターフェイスを搭載したEC70A-ADPは、幅広い産業アプリケーションに対応する装備を備えています。9V~36VのDC入力と-20℃~60℃の動作温度をサポートするこのシステムは、マシンビジョン、AMR、AGV、AIoTゲートウェイ、産業オートメーションなどの多様な展開に適しています。

高速産業アプリケーションの未来に対応

EC70A-ADPは、ストレージおよびWi-Fi接続用のM.2 MとE Keyを装備しており、さらに堅牢で安定したセキュアなデータ転送を必要とする5GまたはLTEスマートアプリケーション向けのナノSIMスロットを備えたM.2 B Keyを搭載しています。

DFIとの連携

DFIのカスタマイズサービス(DCS)では、設計、生産、保証、修理、およびライフサイクル管理における独占的なサービスを御社に提供する専任チームの完全サポートと業界専門知識が利用できます。プロジェクトをできる限り簡単にするために、DFIは緊密に協力して設計要件を学び、開発コストと労力を削減するソリューションを開発する際にリアルタイムのテクニカルサポートを提供します。
