AL553|Intel®|工業級主機板|友通資訊 DFI

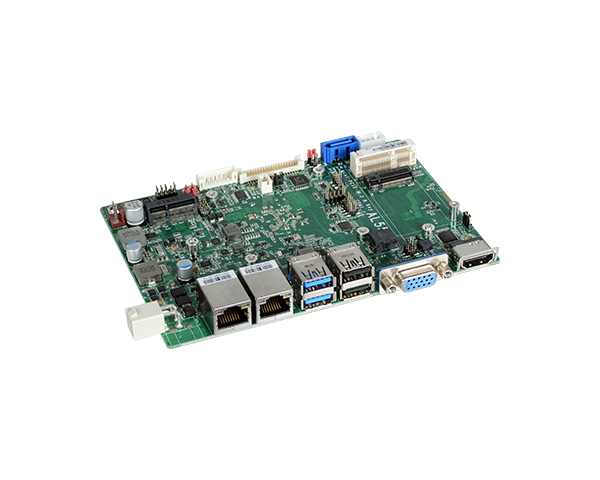

AL553
首頁 工業級主機板 3.5" SBC AL553
  • Intel Atom® E3900 3.5" SBC
  • 1 DDR3L SODIMM 至 8GB
  • 三個獨立顯示輸出: VGA + LVDS + HDMI
  • 多元擴充插槽: 1 M.2 B Key, 1 M.2 E Key, Mini PCIe
  • 豐富 I/O: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen1, 4 USB 2.0
  • 15年CPU長期支援至Q4' 31 (Based on Intel IOTG Roadmap)

狀態 : 上市產品 線上購買 (US)

寬溫: -40~85°C
寬壓: 9~36V DC-in
無風扇設計
Mini PCIe擴充插槽
三個獨立顯示
產品比較
目前共有 樣產品 ,Up to 3 items.
前往比較
加入詢價表
目前共有 ,Up to 3 items.
前往詢價
RoHS 認證
CE 認證
FCC 認證
採用 AL553 主機板的嵌入式系統解決方案:
EC800-AL

EC800-AL

EC800-AL Fanless Embedded System

無風扇嵌入式系統, Intel Atom® E3900, DDR4, 2 M.2, 1 Mini PCIe, 1 VGA/DVI-D, 2 Mini-DP/Micro-HDMI

AL553 相關標籤

#IoT#Intel#無風扇設計#Windows#Linux#HDMI#VGA#DDR3L記憶體#RoHS認證#CE認證#FCC認證
AL553
AL553
AL553
AL553
系統
處理器
Intel® Atom® Processor E3900 Family, BGA 1296
Intel® Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
Intel® Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
Intel® Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W
Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W
Intel® Celeron® Processor J3455, Quad Core, 2M Cache, 1.5GHz (2.3GHz), 10W
記憶體
One 204-pin SODIMM up to 8GB
Single Channel DDR3L 1866MHz
BIOS
Insyde SPI 128Mbit (supports UEFI boot only)
顯示
控制器
Intel® HD Graphics
特性
OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
HW Encode: H.264, MPEG2, MPEG4
顯示器
1 x VGA
1 x LVDS
1 x HDMI
VGA: resolution up to 1920x1200 @ 60Hz
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 3840x2160 @ 30Hz
三重顯示
VGA + LVDS + HDMI
擴充
介面
1 x Full-size mini-PCIe (USB/PCIe) with SIM slot (option)
1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
1 x M.2 E key 2230 (USB/PCIe)
音訊
音訊編解碼器
Realtek ALC262
乙太網路
控制器
2 x Intel® I210AT PCIe (10/100/1000Mbps)
2 x Intel® I210IT PCIe (10/100/1000Mbps) (available upon request)

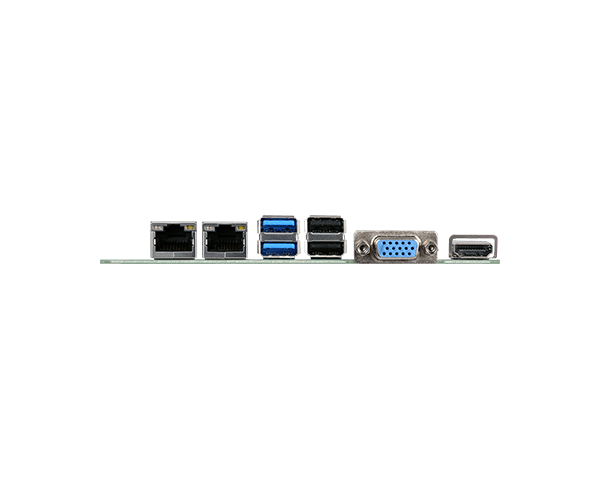

背板輸入/輸出
乙太網路
2 x GbE (RJ-45)
USB
2 x USB 3.1 Gen1
2 x USB 2.0
顯示
1 x VGA
1 x HDMI
1 x LVDS
內部輸入/輸出
串口
1 x RS-232/422/485 (2.0mm pitch)
USB
2 x USB 2.0 (2.0mm pitch)
顯示
1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
音源
1 x Audio (Line-out/Mic-in)
SATA
1 x SATA 3.0 (up to 6Gb/s)
1 x SATA Power
DIO
1 x 8-bit DIO
SMBus
1 x SMBus
監視計時器
輸出與時間間隔
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信賴平臺模組
fTPM2.0
電源
類型
Wide Range 9~36V DC
連接埠
Right Angle Connector (4-pin)
DC-in Jack (available upon request)
Vertical Type Connector (4-pin) (available upon request)
耗能
Typical: 7W, Max : 24W.
RTC 電池
CR2032 Coin Cell
支援作業系統
支援作業系統 (UEFI Only)
Windows 10 IoT Enterprise (64-bit)
Linux
環境指標
溫度
Operating: 0 to 60°C, -20 to 70°C, -40 to 85 °C
Storage: -40 to 85°C
濕度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
618,325 hrs @ 25°C; 396,245 hrs @ 45°C ; 267,106 hrs @ 60°C
機械結構
尺寸
3.5" SBC Form Factor
146mm (5.75") x 102mm (4.02")
高度
PCB: 1.6mm
Top Side: 15.5mm
Bottom Side: 8.0mm
安規認證
認證
CE, FCC Class B, RoHS
裝箱單
裝箱單
1 AL553 board
1 COM port cable(Length: 250mm, 1x COM port) 332-753040-000G
1 SATA data cable (Length : 500mm) 332-553001-205G
1 SATA power cable (Length: 250mm) A81-004041-016G
1 Heat sink
- for N series CPU (Height: 25mm) A71-008119-001G
- for E series CPU 0 to 60℃ (Height: 35mm) A71-010038-010G
Country of Origin
Country of Origin
台灣
訂購資訊
  • 型號 料號 描述
  • 型號 :
    AL553-BN-E3950
    料號 :
    770-AL5531-200G
    描述 :
    Intel Atom® x7-E3950, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 HDMI,1 COM, 2 LAN, 6 USB, 9-36VDC, Fanless, 0 to 60°C
  • 型號 :
    AL553-BN-E3940
    料號 :
    770-AL5531-100G
    描述 :
    Intel Atom® x5-E3940, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 HDMI, 2 LAN, 1 COM, 6 USB, 9-36VDC, Fanless, 0 to 60°C
  • 型號 :
    AL553-BN-E3930
    料號 :
    770-AL5531-000G
    描述 :
    Intel Atom® x5-E3930, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 HDMI, 2 LAN, 1 COM, 6 USB, 9-36VDC, Fanless, 0 to 60°C
  • 型號 :
    AL553-BN-N4200
    料號 :
    770-AL5531-400G
    描述 :
    Intel Pentium® N4200, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 HDMI, 2 LAN, 1 COM, 6 USB, 9-36VDC, Fanless, 0 to 60°C
  • 型號 :
    AL553-BN-N3350
    料號 :
    770-AL5531-300G
    描述 :
    Intel® Celeron® N3350, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 HDMI, 2 LAN, 1 COM, 6 USB, 9-36VDC, Fanless, 0 to 60°C
  • 型號 :
    AL553-EN-E3950
    料號 :
    770-AL5531-500G
    描述 :
    Intel Atom® x7-E3950, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 HDMI, 2 LAN, 1 COM, 6 USB, 9-36VDC, Fanless, -20 to 70°C
  • 型號 :
    AL553-TN-E3950
    料號 :
    770-AL5531-600G
    描述 :
    Intel Atom® x7-E3950, 1 DDR3L SODIMM, 1VGA, 1 LVDS, 1 HDMI, 2 LAN, 1 COM, 6 USB, 9-36VDC, Fanless, -40 to 85°C
選購品
  • 品名 料號 描述
  • 品名 :
    COM cable
    料號 :
    332-753040-000G
    描述 :
    Length: 250mm, 1 x COM
  • 品名 :
    Power adapter
    料號 :
    671-106012-000G
    描述 :
    60W, 12V
  • 品名 :
    Heatspreader for AL55x E Series CPU
    料號 :
    A71-808312-001G
    描述 :
    Height: 11mm
  • 品名 :
    Heatspreader for AL55x N Series CPU
    料號 :
    A71-808313-000G
    描述 :
    Height: 11mm
  • 品名 :
    Audio cable
    料號 :
    A81-022007-016G
    描述 :
    Length: 160mm
  • 品名 :
    USB cable
    料號 :
    A81-001032-016G
    描述 :
    Length: 200mm
  • 品名 :
    4 pin to DC jack cable
    料號 :
    A81-004051-016G
    描述 :
    Length: 100mm

專為工業嵌入式應用而生 強固設計且高效率穩定運作

友通推出全新Intel Atom® E3900系列產品,該處理器搭載 Goldmont 架構並且採用 14nm 製程,除了提供高運算效能,以及出色的顯示能力外,平均9瓦特的低功耗節能設計也是一大特色。友通透過其設計與製造方面的創新能力,打造出小巧、無風扇、且可穩定運作於極端溫度範圍(-40°C 至 +85°C)的產品,為嚴苛環境下的嵌入式應用帶來理想的解決方案。

極端溫度下仍能穩定運作

產品可穩定運作於-40°C 至 +85°C 的環境之中, 滿足嚴苛環境下的應用需求。 除此之外,無風扇的設計也使系統整合更加容易。

兼具高效能與低功耗

嵌入式主板搭載採用 Goldmont 架構的最新處理器,運算能力相較於上一代大幅提升 30%, 同時提供優異顯示、高繪圖效能,更有著平均9瓦特的低功耗節能設計。

享受 4K UHD 高解析度帶來的視覺饗宴

全新系列搭載 HEVC 硬體解碼與 VP9 編解碼器的顯示強化引擎,支援 4K 高解析度 (DP:4096x2304 @ 60Hz) 以及三個獨立顯示訊號,為醫療與多媒體應用帶來理想解決方案。

多種儲存規格選擇:eMMC、SSD/M.2 模組

支援SATA 3.0高速硬碟、高達 128GB 容量的SSD與eMMC 5.0。值得一提的是,全新系列產品搭載創新M.2介面,將Wi-Fi/LTE/mSATA 等多種擴充功能整合進同一個連接埠內,由於M.2介面更加彈性,較單一mSATA介面更適合用於工業自動化、資料儲存設備與物聯網閘道器等應用。

完整產品線

以全新 Intel Atom® E3900系列處理器為核心,友通打造一系列耐用且可靠的工業用主機板與嵌入式模組,包含 Mini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1。

結合Windows 10作業系統創造無限可能

搭配標榜安全功能的 Windows 10,E3900 系列產品擁有小尺寸、強固設計等特色,充份滿足物聯網應用的需求。透過軟硬體的整合,這些產品將能全面簡化物聯網設備的開發,並協助建立完整的物聯網解決方案。

與友通合作

友通客製化服務(DCS)具備完整的技術支援和專業團隊,從設計、生產、保固、維修至產品生命週期管理,我們提供完整的服務。 為了使您的專案能順利進行,友通將與您密切合作,了解您的設計需求,並在產品開發階段提供即時技術支援,降低您的開發成本和投入。
