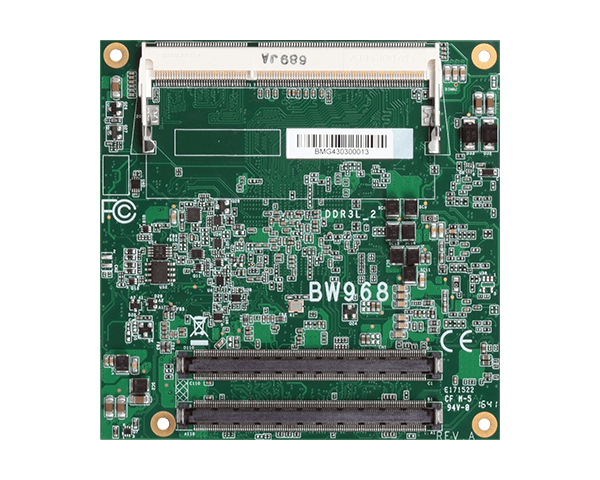

BW968

產品概要

首頁嵌入式電腦模組 COM Express Compact BW968

Intel® Pentium®/Celeron® N3000 系列

雙通道 DDR3L 1600MHz SODIMM至 8GB

三重獨立顯示: VGA*/DDI + LVDS*/eDP + DDI

多重擴充訊號: 3 PCIe x1, 1 LPC, 1 I2C, 1 SMBus

豐富 I/O: 1 Intel GbE, 4 USB 3.0, 8 USB 2.0

15年CPU長期支援至Q1' 30 (Based on Intel IOTG Roadmap)

狀態 : 上市產品前往詢價

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

系統

處理器

Intel® Pentium®/Celeron® Processor N3000 Family, BGA 1170
Intel® Atom™ Processor x5-E8000, Quad Core, 2M Cache, 1.04GHz, 5W
Intel® Pentium® Processor N3710, Quad Core, 2M Cache, 1.6GHz (2.56GHz), 6W
Intel® Celeron® Processor N3160, Quad Core, 2M Cache, 1.6GHz (2.24GHz), 6W
Intel® Celeron® Processor N3060, Dual Core, 2M Cache, 1.6GHz (2.48GHz), 6W
Intel® Celeron® Processor N3010, Dual Core, 2M Cache, 1.04GHz (2.24GHz), 4W

記憶體

Two 204-pin SODIMM up to 8GB Dual Channel DDR3L 1600MHz

BIOS

Insyde SPI 64Mbit

顯示

控制器

Intel® HD Graphics

特性

OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
HW Encode: H.264, MPEG2, MPEG4

顯示器

1 x VGA/DDI (DDI available upon request)
1 x LVDS/eDP (eDP available upon request)
1 x DDI
VGA: resolution up to 1920x1200 @ 60Hz
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz
eDP: resolution up to 2560x1440 @ 60Hz
HDMI: resolution up to 3840x2160 @ 30Hz or 2560x1600 @ 60Hz
DP: resolution up to 3840x2160 @ 30Hz or 2560x1600 @ 60Hz

三重顯示

VGA + LVDS + DDI
DDI + eDP + DDI (available upon request)

擴充

介面

3 x PCIe x1 (Gen 2)
1 x LPC
1 x I2C
1 x SMBus
2 x Serial (TX/RX)

音訊

介面

HD Audio

乙太網路

控制器

1 x Intel® I211AT PCIe (10/100/1000Mbps)

輸入/輸出

USB

4 x USB 3.0
8 x USB 2.0

SATA

2 x SATA 3.0 (up to 6Gb/s)

DIO

1 x 8-bit DIO

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信賴平臺模組

Available Upon Request

電源

類型

12V, 5VSB, VCC_RTC (ATX mode) 12V, VCC_RTC (AT mode)

耗能

Typical: N3710: 12V @ 0.28A (3.41Watt)
Max.: N3710: 12V @ 0.61A (7.35Watt)

支援作業系統

Windows 8.1 64-bit
Windows 7 (/WES7) 32/64-bit
Windows 10 IoT Enterprise 64-bit
Debian 8 (with VESA graphic driver)
CentOS 7 (with VESA graphic driver)
Linux

環境指標

溫度

Operating: 0 to 60°C
Storage: -40 to 85°C

濕度

Operating: 10 to 90% RH
Storage: 10 to 90% RH

MTBF

746,818 hrs @ 25°C; 402,691 hrs @ 45°C; 241,711 hrs @ 60°C
Calculation Model: Telcordia Issue 2, Method Case 3
Environment: GB, GC – Ground Benign, Controlled

機械結構

尺寸

COM Express® Compact 95mm (3.74") x 95mm (3.74")

規範

PICMG COM Express® R2.1, Type 6

裝箱單

1 BW968 board
1 Heat sink (Height: 18.68mm): A71-008122-000G

Country of Origin

台灣

產品資料

BW968 規格書 (PDF) 804.2KB 2019/12/10

技術文件

BW968 簡易指南 (PDF) 131.38KB 2018/02/23

BW968 使用者手冊 (PDF) 10.07MB 2020/03/05

BW968 處理器/記憶體相容表 (PDF) 308.42KB 2017/12/06

訂購資訊

型號料號描述
型號 :
BW968-BS-E8000 料號 :
770-BW9681-300G 描述 :
Fanless, Intel Atom x5-E8000, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR3L, 0 to 60°C
型號 :
BW968-BS-N3710 料號 :
770-BW9681-000G 描述 :
Fanless, Intel Pentium N3710, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR3L, 0 to 60°C
型號 :
BW968-BS-N3060 料號 :
770-BW9681-200G 描述 :
Fanless, Intel Celeron, N3060 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR3L, 0 to 60°C

* N3160 and N3010 are supported upon request with MOQ requirement.

選購品

品名料號描述
品名 :
COM332-B carrier board kit 料號 :
770-CM3321-000G 描述 :
品名 :
Heat spreader 料號 :
A71-011070-000G 描述 :
Height: 11mm
