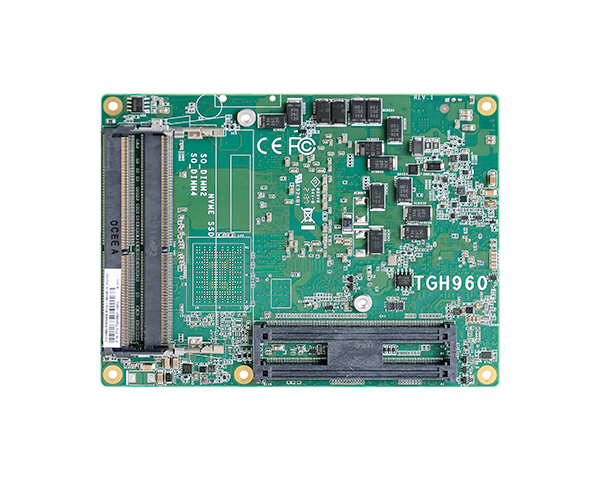

TGH960

產品概要

首頁嵌入式電腦模組 COM Express Basic TGH960

11th Generation Intel® Processor COM Express® Basic

DDR4 3200MHz SO-DIMM up to 96GB, up to 128GB by request.

VGA + LVDS*/eDP + 3 DDI

DP++ supports 4K resolution

Multiple expansion: 1 PCIe x16, 8 PCIe x1, 1 LPC, 1 I2C, 1 SMBus

Rich I/O: 1 Intel 2.5GbE, 4 USB 3.2 Gen2, 8 USB 2.0

15-Year CPU Life Cycle Support Until Q2' 36 (Based on Intel IOTG Roadmap)

狀態 : 上市產品前往詢價

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

系統

處理器

11th Gen Intel® Core™ Processors, BGA 1787
Intel® Xeon® W-11865MRE, 8 Cores, 24M Cache, 2.6GHz (4.7GHz), 45W (RM590E)
Intel® Xeon® W-11865MLE, 8 Cores, 24M Cache, 1.5GHz (4.5GHz), 25W (RM590E)
Intel® Core™ i7-11850HE, 8 Cores, 24M Cache, 2.6GHz (4.7GHz), 45W (RM590E/QM580E)
Intel® Xeon® W-11555MRE, 6 Cores, 12M Cache, 2.6GHz (4.5GHz), 45W (RM590E)
Intel® Xeon® W-11555MLE, 6 Cores, 12M Cache, 1.9GHz (4.4Hz), 25W (RM590E)
Intel® Core™ i5-11500HE, 6 Cores, 12M Cache, 2.6GHz (4.5GHz), 45W (RM590E/QM580E)
Intel® Xeon® W-11155MRE, 4 Cores, 8M Cache, 2.4GHz (4.4GHz), 45W (RM590E)
Intel® Xeon® W-11155MLE, 4 Cores, 8M Cache, 1.8GHz (3.1GHz), 25W (RM590E)
Intel® Core™ i3-11100HE, 4 Cores, 8M Cache, 2.4GHz (4.4GHz), 45W (RM590E/QM580E/HM570E)
Intel® Celeron® 6600HE, 2 Cores, 8M Cache, 2.6GHz, 35W (RM590E/QM580E/HM570E)

晶片組

Intel® RM590E/QM580E/HM570E Chipset

記憶體

3pcs DDR4 3200MHz SO-DIMM up to 96GB, 4th DIMM by request.
Dual Channel DDR4 3200MHz ECC support

BIOS

AMI SPI 256Mbit

顯示

控制器

Intel® Iris® Xe Graphics

特性

OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: MPEG2, WMV9, AVC/H264, JPEG/MJPEG, HEVC/H265, VP9, AV1
HW Encode: AVC/H264, JPEG, HEVC/H265, VP9

顯示器

1 x VGA
1 x LVDS/eDP (eDP available upon request)
3 x DDI (HDMI/DP++)

多重顯示

VGA + LVDS + 2 DDI or
VGA + 3 DDI or
LVDS + 3 DDI

儲存

SSD

(Option)
NVMe SSD:
PCIe x4 Gen4, 64GB~1TB
SSD and 2nd DDR4 SO-DIMM(DIMM2) is alternative function.

擴充

介面

1 x PCIe x16 (Gen 4)
8 x PCIe x1 (Gen 3)
1 x LPC
1 x I2C
1 x SMBus
2 x UART (TX/RX)

音訊

音訊編解碼器

HD Audio

乙太網路

PHY

1 x Intel® I225 series (10/100/1000Mbps/2.5G)

輸入/輸出

USB

4 x USB 3.2 Gen2
8 x USB 2.0

SATA

4 x SATA 3.0 (up to 6Gb/s)
support RAID 0/1/5/10

DIO

1 x 8-bit DIO (Default 4 inputs and 4 outputs)

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信賴平臺模組

TPM2.0 (Available Upon Request)

電源

類型

8.5V~20V, 5VSB, VCC_RTC (ATX mode)
8.5V~20V, VCC_RTC (AT mode)

耗能

TBD

支援作業系統

微軟

Windows 10 IoT Enterprise 64-bit

Linux

Ubuntu 20.04

環境指標

溫度

Operating: 0 to 60°C, -40 to 85°C
Storage: -40 to 85°C

濕度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

TBD

機械結構

尺寸

COM Express® Basic
95mm (3.74") x 125mm (4.9")

規範

PICMG COM Express® R3.0, Type 6

安規認證

認證

CE, FCC, UKCA, RoHS

Country of Origin

台灣

產品資料

嵌入式電腦模組產品型錄 (PDF) 11.75MB 2024/03/05

TGH960 規格書 (PDF) 980.83KB 2023/08/21

技術文件

TGH960 使用者手冊 (PDF) 5.14MB 2023/06/19

TGH960 簡易指南 (PDF) 369.32KB 2023/05/15

認證書

TGH960 RoHS 認證書 (PDF) 664.33KB 2023/01/17

TGH960 CE 認證書 (PDF) 224.46KB 2023/05/24

TGH960 FCC 認證書 (PDF) 228.11KB 2023/05/24

TGH960 UKCA 認證書 (PDF) 261.78KB 2023/05/24

訂購資訊

型號料號描述
型號 :
TGH960-QM580E-BS0-11850HE 料號 :
770-TGH9601-000G 描述 :
I7-11850HE, QM580E, LVDS, 4 USB3.2 Gen2, 8 USB2.0, Cooler, 0~60°C
型號 :
TGH960-RM590E-BS0-11865MLE 料號 :
770-TGH9601-100G 描述 :
W-11865MLE, RM590E, eDP, 4 USB3.2 Gen2, 8 USB2.0, Cooler, 0~60°C
型號 :
TGH960-RM590E-TS0-11865MRE 料號 :
770-TGH9601-200G 描述 :
W-11865MRE, RM590E, LVDS, 4 USB3.2 Gen2, 8 USB2.0, Cooler, -40~85°C
型號 :
TGH960-HM570E-BS0-6600HE 料號 :
770-TGH9601-300G 描述 :
Celeron 6600HE, HM570E, LVDS, 4 USB3.2 Gen2, 8 USB2.0, Cooler, 0~60°C
型號 :
TGH960-RM590E-TS0-11865MRE 料號 :
770-TGH9601-400G 描述 :
W-11865MRE, RM590E, LVDS, 4 USB3.2 Gen2, 8 USB2.0, TPM2.0, Cooler, -40~85°C
型號 :
TGH960-QM580-BS0-11100HE 料號 :
770-TGH9601-500G 描述 :
i3-11100HE, QM580E, LVDS, 4 USB3.2 Gen2, 8 USB 2.0, Cooler, 0~60°C

選購品

品名料號描述
品名 :
COM335 carrier board kit 料號 :
770-CM3351-000G 描述 :
