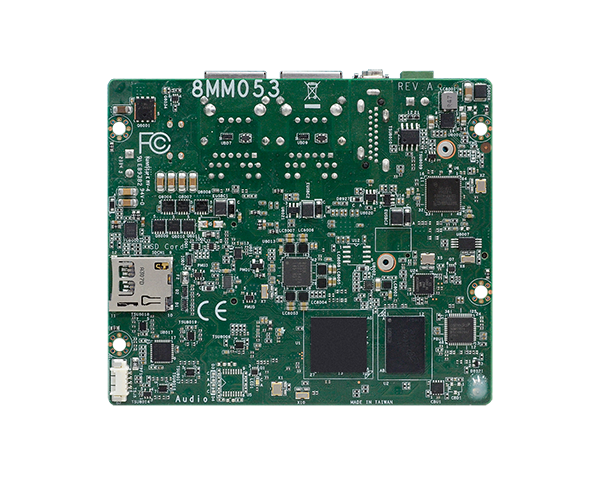

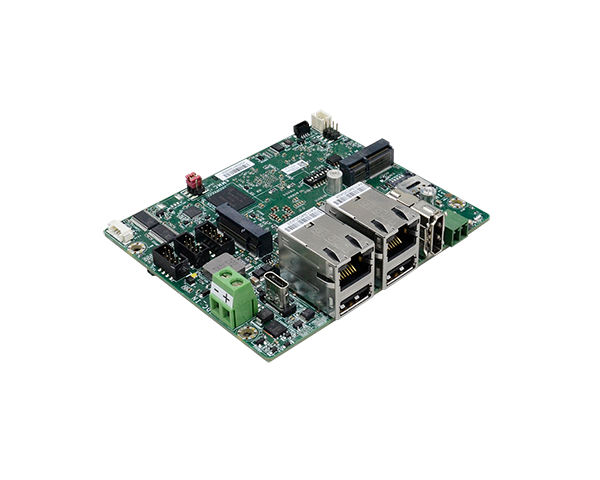

8MM053

產品概要

首頁工業級主機板 2.5" Pico-ITX 8MM053

NXP® i.MX 8M mini applications processors

1 LPDDR4 3200MHz memory down

Support FHD High Resolution

Multiple Expansion: 1 M.2 B Key, 1 M.2 E Key

Rich I/O: 2 GbE, 2 USB 2.0 1 RS-485, 2 RS-232, RS-422, DIO

狀態 : 樣品提供前往詢價

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

系統

處理器

NXP i.MX 8M mini applications processors
NXP i.MX 8M mini Quad Cortex-A53 1.8GHz (Consumer)
NXP i.MX 8M mini Quad Cortex-A53 1.6GHz (Industrial)

記憶體

4GB Memory Down (1GB/2GB by project support)
Single Channel LPDDR4

顯示

控制器

2D-GC320
3D-GC NanoULTRA

特性

OpenGL® ES 2.1
VPU Decode: 1080p60 HEVC, H.264, VP9, VP8
VPU Encode: 1080p60 H.264, VP8

顯示器

1 x HDMI (default)
HDMI: resolution up to 1920x1080 @60Hz

單顯示

HDMI

擴充

介面

1 x M.2 B key 3042/2242 (USB 2.0), Nano SIM slot support
1 x M.2 E key 2230 (USB 2.0)

乙太網路

控制器

1 x RTL8211 Ethernet (10/100/1000Mbps)

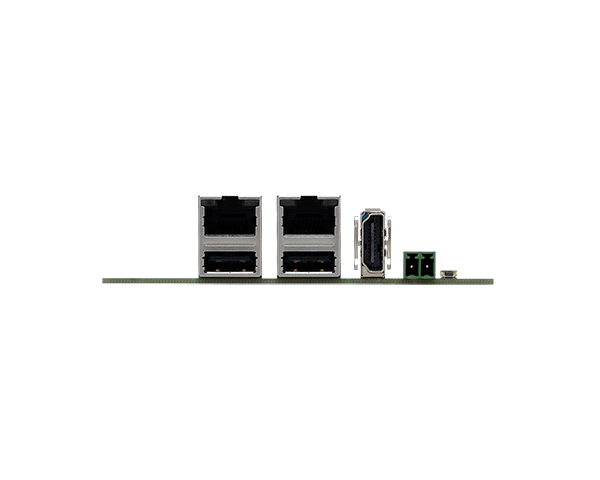

背板輸入/輸出

乙太網路

2 x GbE (RJ-45)

串口

1 x RS-485(2 poles terminal block )

USB

2 x USB 2.0
1 x Reset Button

顯示

1 x HDMI

內部輸入/輸出

串口

2 x RS-232 (2 x 5 header, 2mm pitch)

USB

1 x USB 2.0 (2mm pitch)

1 x Micro SD Slot

I2C

1 x I2C (1.25mm pitch)

其他輸入/輸出

DIO (4 DIO/PWR/GND) and RS-422(4pin) (2 x 6 header, 2mm pitch)

eMMC

Support eMMC 5.1 8GB on board (default)
Support up to 64GB (opt.)

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

電源

類型

DC 9V to 36V

連接埠

2-poles Terminal Block (default)

RTC 電池

CR2032 with cable

支援作業系統

Yocto 3.3 on eMMC (default)

環境指標

溫度

Operating: -5 to 65°C; -40 to 80°C
Storage: -40 to 85°C

濕度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

機械結構

尺寸

100mm (3.94") x 85mm (3.35")

高度

PCB: 1.6mm
Top Side: 22.64mm
Bottom Side: 4mm

安規認證

認證

CE, FCC Class A, RoHS

裝箱單

· 1 8MM053 MB
· 1 Heat Spreader(Height)
· 1 2-Pole Terminal Block for RS-485

Country of Origin

台灣

產品資料

工業級主機板型錄 (PDF) 7.31MB 2024/04/24

8MM053 規格書 (PDF) 1.24MB 2024/08/20

技術文件

8MM053 簡易指南 (PDF) 306.88KB 2024/08/20

8MM053 使用者手冊 (PDF) 1.33MB 2024/08/20

訂購資訊

型號料號描述
型號 :
8MM053 料號 :
770-8MM0531-500G 描述 :
Quad Cortex-A53 1.6GHz, 4GB Memory Down, 8GB eMMC, -40 to 80°C, Yocto 3.3 (Kernel 5.10)

選購品

品名料號描述
品名 :
10 poles terminal for RS-422/4-bit DIO, L=100mm 料號 :
A81-009670-016G 描述 :
品名 :
10-Pole Terminal Block for RS-422/4-bit DIO 料號 :
342-361101-100G 描述 :
品名 :
Power Jack Cable, L=115mm 料號 :
A81-004013-000G 描述 :
品名 :
Power adapter 60W,12V, DC Jack 料號 :
671-106012-000G 描述 :
品名 :
COM port cable 料號 :
A81-015019-004G 描述 :
