TPC150-SD

产品概要

首页工业级触控计算机及显示器可扩充式触控计算机 TPC150-SD

2 x 2.5" SATA drive bays

1 USB 2.0 at the front panel for easy access

5 function keys at the front panel

VESA/Panel Mount

15" 1024x768 TFT LCD Panel with Touch Screen

15-Year CPU Life Cycle Support Until Q1' 32 (Based on Intel IOTG Roadmap)

状态 : 上市产品前往询价

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

TPC150-SD 嵌入式系统解决方案采用：

SD100-H110

Mini-ITX, 第7/6代 Gen Intel® Core™, 2 DDR4, 1 PCIe x16, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++, 1 DVI-I

SD100-Q170

Mini-ITX, 第7/6代 Gen Intel® Core™, 2 DDR4, 1 PCIe x16, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++, 1 DVI-I

TPC150-SD | 7th/6th Gen Intel Core | Skylake | Industrial Panel PC | DFI

系统

处理器

7th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-7700 Processor, Quad Core, 8M Cache, 3.6GHz (4.2GHz), 65W
Intel® Core™ i5-7500 Processor, Quad Core, 6M Cache, 3.4GHz (3.8GHz), 65W
Intel® Core™ i3-7101E Processor, Dual Core, 3M Cache, 3.9GHz , 65W
6th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-6700, Quad Core, 8M Cache, 3.4GHz (4.0GHz), 65W
Intel® Core™ i5-6500, Quad Core, 6M Cache, 3.2GHz (3.6GHz), 65W
Intel® Pentium® G4400, Dual Core, 3M Cache, 3.3GHz, 47W
Intel® Celeron® Processor G3900, Dual Core, 2M Cache, 2.8GHz, 65W

内存

Two 260-pin SODIMM up to 32GB
Dual Channel DDR4 1866/2133MHz

显示和触控屏幕

屏幕

15" 1024x768 TFT LCD Panel with Projected Capacitive Touch and Resistive Touch Screen

亮度

300 cd/m²

视角

176 (H) / 176 (V)

背光寿命

70,000 MTBF LED Backlight

储存

外插/内插

2 x 2.5" SATA 2.0 Drive Bay

扩充

界面

1 x Full-size mSATA (PCIe/USB)
2 x PCIe x8 or 2 x PCI + 1 x Mini PCIe

以太网路

控制器

1 x Intel® I211AT PCIe (10/100/1000Mbps)
1 x Intel® I219V PCIe (10/100/1000Mbps)

前板输入/输出

USB

1 x USB 2.0

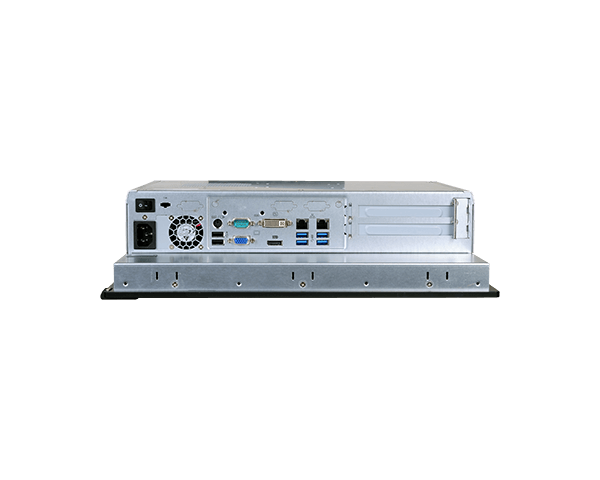

背板输入/输出

以太网络

2 x GbE (RJ-45)

串口

1 x RS-232 (DB-9)
1 x RS-232 (DB-9) (available upon request)
1 x RS-232/422/485 (available upon request)

USB

4 x USB 3.0
2 x USB 2.0

PS/2

1 x PS/2 (mini-DIN-6)

显示

1 x VGA
1 x DVI-I (DVI-D signal)
1 x DP++

音源

1 x Line-out (available upon request)

电源

类型

100-240VAC

端口

C14 Connector

耗能

163w (Max load with TAT)

支持操作系统

Windows 7 (/WES7) 32/64-bit
Windows 10 IoT Enterprise 64-bit
Linux

环境指标

运作温度

0 to 50°C

储存温度

-30 to 70°C

相对湿度

10% to 90% @ 40°C (non-condensing)

机械结构

结构

Sheet Metal

IP等级

IP65 front bezel

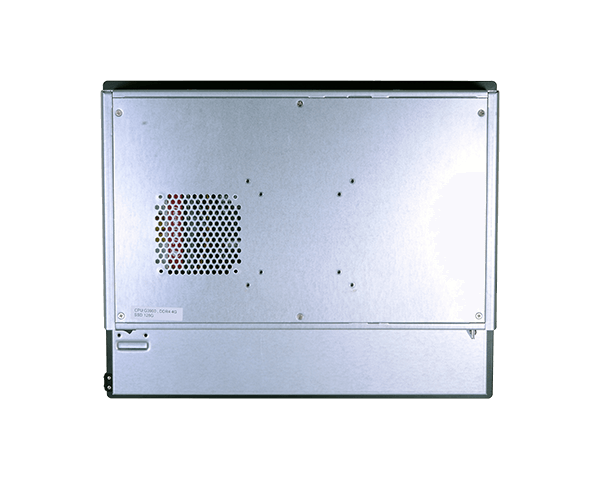

安装方式

Panel/VESA (75x75/100x100) Mount

尺寸 (宽 x 高 x 深)

403 x 330 x 103.5 mm

重量

10.87kg

安规认证

认证

CE, FCC Class A, UL

装箱单

1 TPC150-SD Touch Panel PC
1 Quick Installation Guide
Note: Please choose "TPC150-SD product page > Download button" to download the Driver and Manual.

产品资料

工业级平板电脑与显示器型录 (PDF) 8.99MB 2024/03/05

TPC150-SD 规格书 (PDF) 2.17MB 2023/04/11

工业计算机产品型录 - 简中 (PDF) 20.09MB 2022/07/01

技术文件

TPC150-SD 安装手册 (PDF) 2.99MB 2019/05/06

TPC150-SD 使用者手册 (PDF) 13.39MB 2021/09/28

认证书

TPC150-SD CE 认证书 (PDF) 55.62KB 2020/07/01

TPC150-SD FCC 认证书 (PDF) 71.41KB 2020/07/01

TPC150-SD RoHS 认证书 (PDF) 664.33KB 2023/01/17

TPC150 UL 认证书 (PDF) 181.67KB 2023/03/29

订购资讯

型号料号描述
型号 :
TPC150R-SDAC-2PCI 料号 :
750-TPC151-000G 描述 :
15" Panel PC ; SD100, Q170 chipset, AC input, 5-wire Resistive Touch, 2 x PCI, F/G SYSTEM, RoHs
型号 :
TPC150P-SDAC-2PCI 料号 :
750-TPC151-100G 描述 :
15" Panel PC ; SD100, Q170 chipset, AC input, capacitive touch, 2 x PCI, F/G SYSTEM, RoHs
型号 :
TPC150R-SDAC-2PCIE 料号 :
750-TPC151-200G 描述 :
TPC150R-SDAC-2PCIE, 15" Panel PC ; SD100, Q170 chipset,AC input, 5-wire Resistive Touch, 2 x PCIe x8, F/G SYSTEM, RoHs
型号 :
TPC150P-SDAC-2PCIE 料号 :
750-TPC151-300G 描述 :
15" Panel PC ; SD100, Q170 chipset, AC input, capacitive touch, 2 x PCIe x8, F/G SYSTEM,RoHs

选购品

品名料号描述
品名 :
HDD 料号 :
785-H25500G
785-H25320G 描述 :
2.5” SATA HDD, 500GB, RoHS
2.5” SATA HDD, 320GB, RoHS
品名 :
Wi-Fi 料号 :
761-110091-000G 描述 :
Wi-Fi kit, RoHS
品名 :
Power Cord 料号 :
785-PWRD 描述 :
Power cord, Standards (USA/EUR/CH), 1.8m, RoHS
品名 :
VESA Mount 料号 :
785-PPCWMK 描述 :
Standard Panel PC VESA Mount kit
品名 :
Panel Mount 料号 :
761-TPC150-000G 描述 :
15" Panel PC Panel Mount kit
