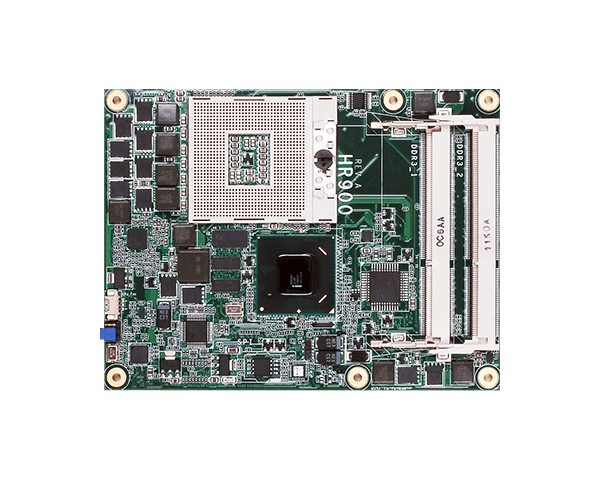

HR900-B

產品概要

首頁嵌入式電腦模組 COM Express Basic HR900-B

第三代/第二代 Intel® Core™, Intel® QM67 晶片組

雙通道 DDR3 1600MHz SODIMM 至16GB

1 VGA, 1 LVDS, 2 DDI (HDMI/DP/SDVO)

多重擴充訊號: 1 PCIe x16, 4 SATA, 1 LPC, 1 IDE, 1 SMBus

豐富 I/O: 1 Intel GbE, 8 USB 2.0

7年CPU長期支援至Q3' 18 (Based on Intel IOTG Roadmap)

狀態 : 停止銷售

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

系統

處理器

Socket G2 988B for:
- 3rd Generation Intel® Core™ processors (22nm process technology)
Intel® Core™ i7-3610QE (6M Cache, up to 3.3 GHz); 45W
Intel® Core™ i5-3610ME (3M Cache, up to 3.3 GHz); 35W
Intel® Core™ i3-3120ME (3M Cache, 2.4 GHz); 35W
- 2nd Generation Intel® Core™ processors (32nm process technology)
Intel® Core™ i7-2710QE (6M Cache, up to 3.0 GHz); 45W
Intel® Core™ i5-2510E (3M Cache, up to 3.1 GHz); 35W
Intel® Core™ i3-2330E (3M Cache, 2.2 GHz); 35W
Intel® Celeron® B810 (2M Cache, 1.6 GHz); 35W

晶片組

Intel® QM67 Chipset

記憶體

Two 204-pin SODIMM up to 16GB Dual Channel DDR3 1600MHz

BIOS

UEFI 64Mbit SPI

顯示

控制器

Intel® HD Graphics 4000 (3rd generation processors)
Intel® HD Graphics 3000 (2nd generation processors)
Intel® HD Graphics (Intel® Celeron™ processors)

特性

DirectX Video Acceleration (DXVA) for accelerating video processing
- Full AVC/VC1/MPEG2 HW Decode
Supports DirectX 11/10.1/10/9 and OpenGL 3.0 (3rd generation processors)
Supports DirectX 10.1/10/9 and OpenGL 3.0 (2nd generation processors)

顯示器

1 x VGA
1 x LVDS
2 x DDI(HDMI/DP/SDVO)
VGA: resolution up to 2048x1536 @ 75Hz
LVDS: dual channel 36/48-bit, resolution up to 1920x1200 @ 60Hz
HDMI/DP: resolution up to 1920x1200 @ 60Hz

擴充

介面

1 PCIe x16
5 PCIe x1
4 PCI
1 x LPC
1 x IDE
1 x SMBus

音訊

介面

HD Audio

乙太網路

控制器

1 x Intel® 82579LM (10/100/1000Mbps)

輸入/輸出

USB

8 x USB 2.0

SATA

2 x SATA 3.0 (up to 6Gb/s)
2 x SATA 2.0 (up to 3Gb/s)

DIO

1 x 8-bit DIO

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

電源

類型

4.75V~20V, 5VSB, VCC_RTC (ATX mode)
4.75V~20V, VCC_RTC (AT mode)

耗能

54.70 W with i7-2710QE at 2.10GHz and 2x 4GB DDR3 SODIMM

支援作業系統

Windows XP Professional x86 & SP3 (32-bit)
Windows XP Professional x64 & SP2 (64-bit)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)

環境指標

溫度

Operating: 0 to 60°C
Storage: -20 to 85°C

濕度

Operating: 10 to 90% RH
Storage: 10 to 90% RH

MTBF

TBD

機械結構

尺寸

COM Express® Basic 95mm (3.74") x 125mm (4.9")

規範

PICMG COM Express® R1.0, Type 2

安規認證

認證

CE, FCC Class B, RoHS, UL

裝箱單

1 HR900-B board
1 Drivers/utilities disk

Country of Origin

台灣

產品資料

HR900-B 規格書 (PDF) 1.1MB 2018/01/02

技術文件

HR900-B 簡易指南 (PDF) 29.51KB 2017/12/05

HR900-B 使用者手冊 (PDF) 3.09MB 2017/12/06

HR900-B LVDS 面板支援表 (PDF) 261.51KB 2017/12/06

HR900-B 處理器/記憶體相容表 (PDF) 127.52KB 2017/12/06

認證書

HR900-B CE 認證書 (PDF) 171.81KB 2017/12/06

HR900-B FCC 認證書 (PDF) 125.36KB 2017/12/06

HR900-B RoHS 認證書 (PDF) 106.53KB 2017/12/06

訂購資訊

型號料號描述
型號 :
HR900-B 料號 :
777-HR9002-000G 描述 :

* More configurations are available for ODM project. Please contact your sales representative for more information.

選購品

品名料號描述
品名 :
Heat spreader with heat sink and fan 料號 :
TBD 描述 :
品名 :
Heat spreader 料號 :
TBD 描述 :
品名 :

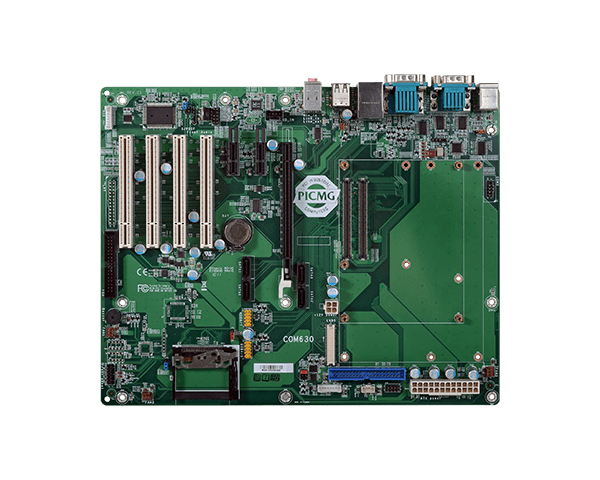

COM630-B carrier board kit 料號 :
TBD 描述 :
品名 :
Heat sink with fan 料號 :
A71-111009-001G 描述 :
