KS070-AL

產品概要

首頁工業級觸控電腦及顯示器無風扇觸控電腦 KS070-AL

7" 800x480 TFT LCD panel with touch screen

Intel Atom® Processor E3900

IP65 front panel protection

Dual displays: VGA + DP++

Rich I/O: 2 LAN, 2 COM, 2 USB 3.0, 2 USB 2.0

15-Year CPU Life Cycle Support Until Q4' 31 (Based on Intel IOTG Roadmap)

狀態 : 上市產品線上購買 (US)

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

KS070-AL 嵌入式系統解決方案採用：

AL551

3.5" SBC, Intel Atom® 處理器 E3900, 1 DDR3L, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++

KS070-AL | Intel Atom E3900 | Apollo Lake | Industrial Panel PC | DFI

系統

處理器

Intel Atom® Processor E3900 Series, BGA 1296
Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W

記憶體

One 204-pin SODIMM up to 8GB (4GB memory by default)
Single Channel DDR3L 1866MHz

BIOS

Insyde SPI 128Mbit (supports UEFI boot only)

顯示和觸控螢幕

螢幕

7” 800x480 TFT LCD Panel with Capacitive/Resistive Touch Screen

亮度

500 cd/m²

對比度

400:1

背光壽命

50,000 hours

顯示

控制器

Intel® HD Graphics

特性

OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
HW Encode: H.264, MPEG2, MPEG4

顯示器

1 x VGA
1 x DP++
VGA: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2160 @ 60Hz

雙重顯示

VGA + DP++

儲存

外插/內插

1 x CFast Socket

擴充

介面

1 x Full-size Mini PCIe (USB/PCIe)
1 x M.2 2242 B-key (SATA 3.0/USB 2.0/PCIe Gen2 x2)

音訊

音訊編解碼器

Realtek ALC262

乙太網路

控制器

2 x Intel® I211AT PCIe (10/100/1000Mbps)

上板輸入/輸出

串口

2 x RS-232/422/485 (DB-9)

Wi-Fi 天線

3 x Wi-Fi Module Antenna Hole

DIO

1 x 8-bit DIO (DB-9) (available upon request)

按鍵

1 x Power Button

底板輸入/輸出

乙太網路

2 x GbE (RJ-45) (10/100/1000Mbps)

USB

2 x USB 3.0 (type A)
2 x USB 2.0 (type A)

顯示

1 x VGA
1 x DP++

音源

1 x Line-out
1 x Mic-in

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

電源

類型

12V DC

連接埠

DC Jack

支援作業系統

支援作業系統 (UEFI Only)

Windows 10 IoT Enterprise 64-bit

環境指標

運作溫度

-20 to 55°C

儲存溫度

-30 to 80°C

相對溼度

5 to 85% RH (non-condensing)

機械結構

結構

Sheet Metal

IP等級

IP65 Front Panel Protection

安裝方式

Panel/VESA Mount

尺寸 (寬 x 高 x 深)

230mm x 150mm x 58.3mm

重量

1.5kg

安規認證

衝擊測試

OP: Half-sine, 3G @ 11ms
Non-OP: Half-sine, 5G @ 11ms

抗振動測試

OP: Random, 1Grms @ 5~500Hz, 30min
Non-OP: Sweep sine, 3Grms @ 10~500Hz, 30min

認證

CE, FCC, RoHS

裝箱單

1 KS070-AL Touch Panel PC
1 Poron foam
1 Chassis Panel Mount Bracket
1 Quick Installation Guide
Note: Please choose "KS070-AL product page > Download button" to download the Driver and Manual.

Country of Origin

台灣

產品資料

工業級平板電腦與顯示器型錄 (PDF) 8.99MB 2024/03/05

KS070-AL 規格書 (PDF) 857.58KB 2020/11/18

技術文件

KS070-AL 安裝手冊 (PDF) 2.2MB 2018/07/05

KS070-AL 使用者手冊 (PDF) 5.82MB 2020/01/13

認證書

KS070-AL CE 認證書 (PDF) 251.25KB 2018/08/27

KS070-AL FCC 認證書 (PDF) 207.96KB 2018/08/27

KS070-AL RoHS 認證書 (PDF) 50.69KB 2018/08/27

KS070-AL RoHS 認證書 (PDF) 51.11KB 2019/09/18

KS070 RoHS 認證書 (PDF) 664.33KB 2023/01/17

訂購資訊

型號料號描述
型號 :
KS070-ALE39P 料號 :
750-KS0701-000G 描述 :
7" Panel PC, Intel Atom® x5-E3940, 4GB Memory, Capacitive Touch
型號 :
KS070-ALN33P 料號 :
750-KS0701-100G 描述 :
7" Panel PC, Intel® Celeron® Processor N3350, 4GB Memory, Capacitive Touch
型號 :
KS070-ALN33R 料號 :
750-KS0701-200G 描述 :
7" Panel PC, Intel® Celeron® Processor N3350, 4GB Memory, Resistive Touch

選購品

品名料號描述
品名 :
Wi-Fi 料號 :
761-AP1235-000G 描述 :
Wi-Fi kit, RoHS
品名 :
Power Cord 料號 :
785-PWRD 描述 :
Power cord, Standards (USA/EUR/CH), 1.8m, RoHS
品名 :
Power Adapter 料號 :
671-106012-000G 描述 :
60W, 12V/5A, Level 6, RoHS
品名 :
Panel Mount 料號 :
761-KS2020-000G 描述 :
7" Panel PC Panel Mount Kit, RoHS

* 785-XXX為群組料號，並非特定單一料號，若您需要進一步資訊，請聯繫您的區域業務代表。

KS070-AL｜Intel®｜工業級觸控電腦及顯示器｜友通資訊 DFI

KS070-AL 產品概要

7" 800x480 TFT LCD panel with touch screen

Intel Atom® Processor E3900

IP65 front panel protection

Dual displays: VGA + DP++

Rich I/O: 2 LAN, 2 COM, 2 USB 3.0, 2 USB 2.0

15-Year CPU Life Cycle Support Until Q4' 31 (Based on Intel IOTG Roadmap)

KS070-AL Feature

無風扇設計

IP65防水防塵前面板

DP

Mini PCIe擴充插槽

DDR3L記憶體

KS070-AL 認證書

RoHS 認證

CE 認證

FCC 認證

KS070-AL 嵌入式系統解決方案採用：

AL551

KS070-AL 相關標籤

IoT

Intel

Mini PCIe

無風扇設計

IP65防水防塵前面板

Windows

VGA

DP

DDR3L記憶體

RoHS認證

CE認證

FCC認證

KS070-AL 相關資源

DFI觸控螢幕電腦提供BenQ工業自動化最可靠的自主移動機器人大腦與中央控制系統心臟

KS070-AL 相關產品

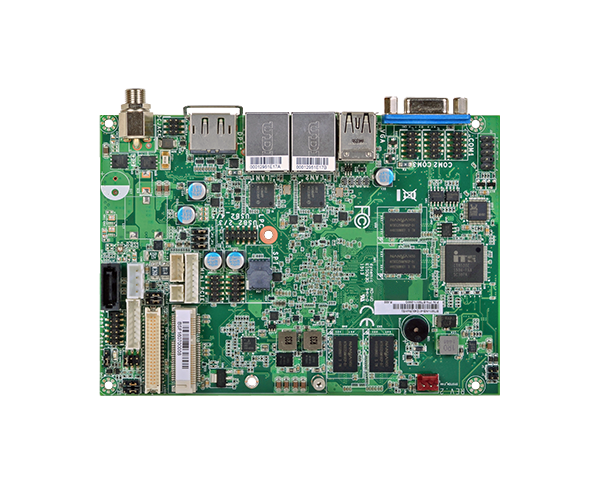

AL551
